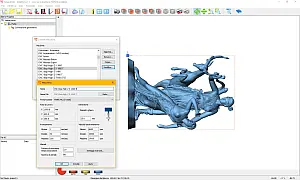

Deskproto è il CAM per la modellazione 3D potente e semplice da imparare.
DeskProto è un programma CAM 3D famoso nel mondo, CAM è un acronimo usato per definire un software che permette la manifattura coadiuvata da uso di macchinari pilotati con un computer, ovvero a controllo numerico appunto, l'espressione completa in inglese è "Computer Aided Manufacturing".
Deskproto può importare file vettoriali 2D (DXF, EPS, AI, SVG), modelli 3D di tipo MESH poligonale salvati nei formati di file STL, universale, wrl, vrml e file di immagini bitmap. I modelli 3D salvati in ogni altro formato possono essere facilmente esportati dal programma genitore nel formato di file STL, oppure convertiti prima di importarli in Deskproto.
A partire dai dati CAD Deskproto ti permette di calcolare i percorsi utensile CNC e generare i file di lavorazione utensile per i macchinari CNC, detti programmi NC e scritti con vari stili di cosiddetto G-Code, grazie alla ampia dotazione di post-processor, può farlo per qualsiasi marca di fresatrice CNC, a 3, 4 o 5 assi.
Apprezzato per il lavoro, per lo studio e per la passione.
DeskProto è molto apprezzato dai professionisti, dall'industria, dalle istituzioni scolastiche ed anche dai privati, è utilissimo per progettisti, designers, ricercatori, gioiellieri, artisti, medici e chirurghi per produrre protesi, stampisti, falegnami, insegnanti, studenti, hobbisti, sono infatti disponibili anche le licenze a basso costo dedicate alle scuole ed agli appassionati.
Questo programma è molto conveniente per molti aspetti, è facile da apprendere e da usare, è potente e permette di creare sofisticate lavorazioni ricche di strategie avanzate, è anche economico e per uso non commerciale, sia didattico sia per gli hobbisti, ha un prezzo piccolo piccolo.
I vantaggi offerti da Deskproto sono veramente tanti.
A partire dalla versione 7 Deskproto permette anche lavorazioni di base 2D, precedentemente conteneva solo algoritmi per creare lavorazioni 3D, quindi ora per chi prevalentemente crea oggetti tridimensionali, ma occasionalmente ha bisogno di creare anche lavorazioni bidimensionali, non occorre usare due CAM differenti.
Questo CAM come accennato sopra permette di generare G-code per macchine a 3 assi, 4 assi ed anche 5 assi, in particolare gestisce 3 assi interpolati come segue, 3 assi lineari interpolati, due assi lineari interpolati ed un asse rotativo indicizzato, due assi lineari ed un asse rotativo interpolati, una delle combinazioni già dette ed un quinto asse indicizzato. In pratica entro i limiti dei tre assi interpolati e due indicizzati permette di programmare macchine a 3 assi, 4 assi e 5 assi di ogni genere, come si capisce da quanto detto il quinto asse può essere usato solo in modalità indicizzata. A meno che non intendi spendere molto di più non puoi chieder di meglio!
Non semplicemente economico ma vero strumento professionale industriale sostenibile.
Il vantaggio più incisivo in assoluto che offre è il prezzo imbattibile, ma questo non deve far pensare che Deskproto sia un programma povero di funzionalità o di bassa qualità, al contrario, si tratta di un software famoso nel mondo e preferito da moltissimi clienti professionisti ed industrie, è stabile, capace di calcolo parallelo multi-core a 64 bit, contiene algoritmi per creare strategie di sgrossatura, semi-finitura, finitura e rifinitura di vario genere che permettono di ottenere ottimi risultati anche nei casi in cui la morfologia del modello pone problematiche importanti di difficile soluzione.
Famoso per essere il CAM 3D per tutti.
Avendo costo sostenibile, offrendo ottimo ventaglio di algoritmi ed essendo facile da imparare ed usare, Deskproto si è guadagnato la fama di CAM per tutti e di "CAM per i non macchinisti", ovvero facile anche per i non esperti, che al contrario senza difficoltà adottandolo si troveranno subito a proprio agio anche grazie al tutore integrato nel programma con cui è possibile creare G-code secondo schemi predefiniti semplicemente inserendo tutti i parametri del caso in un formulario che guida l'utente passo passo a partire dall'importazione dei dati CAD a finire con l'esportazione dei file G-code.

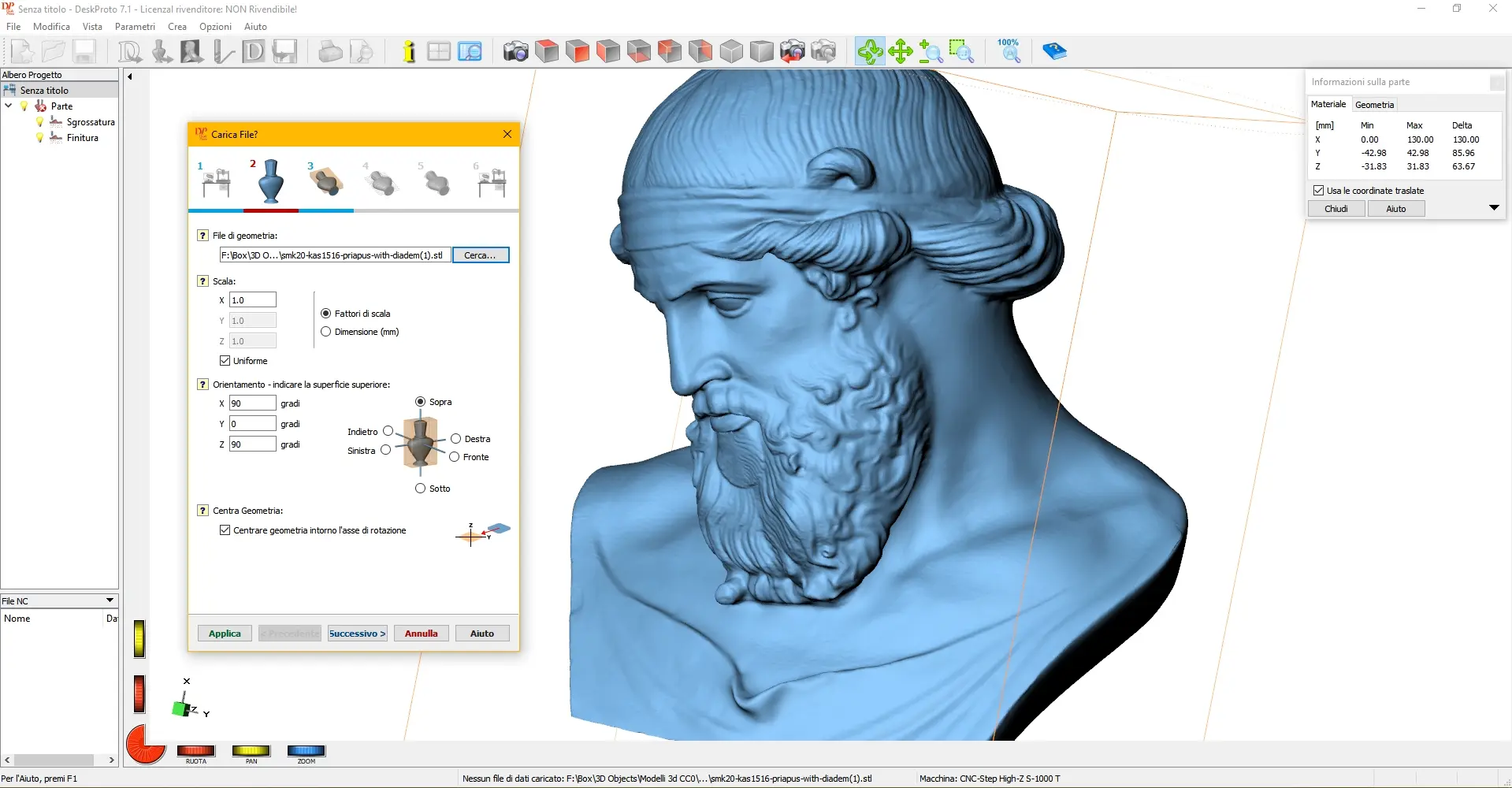

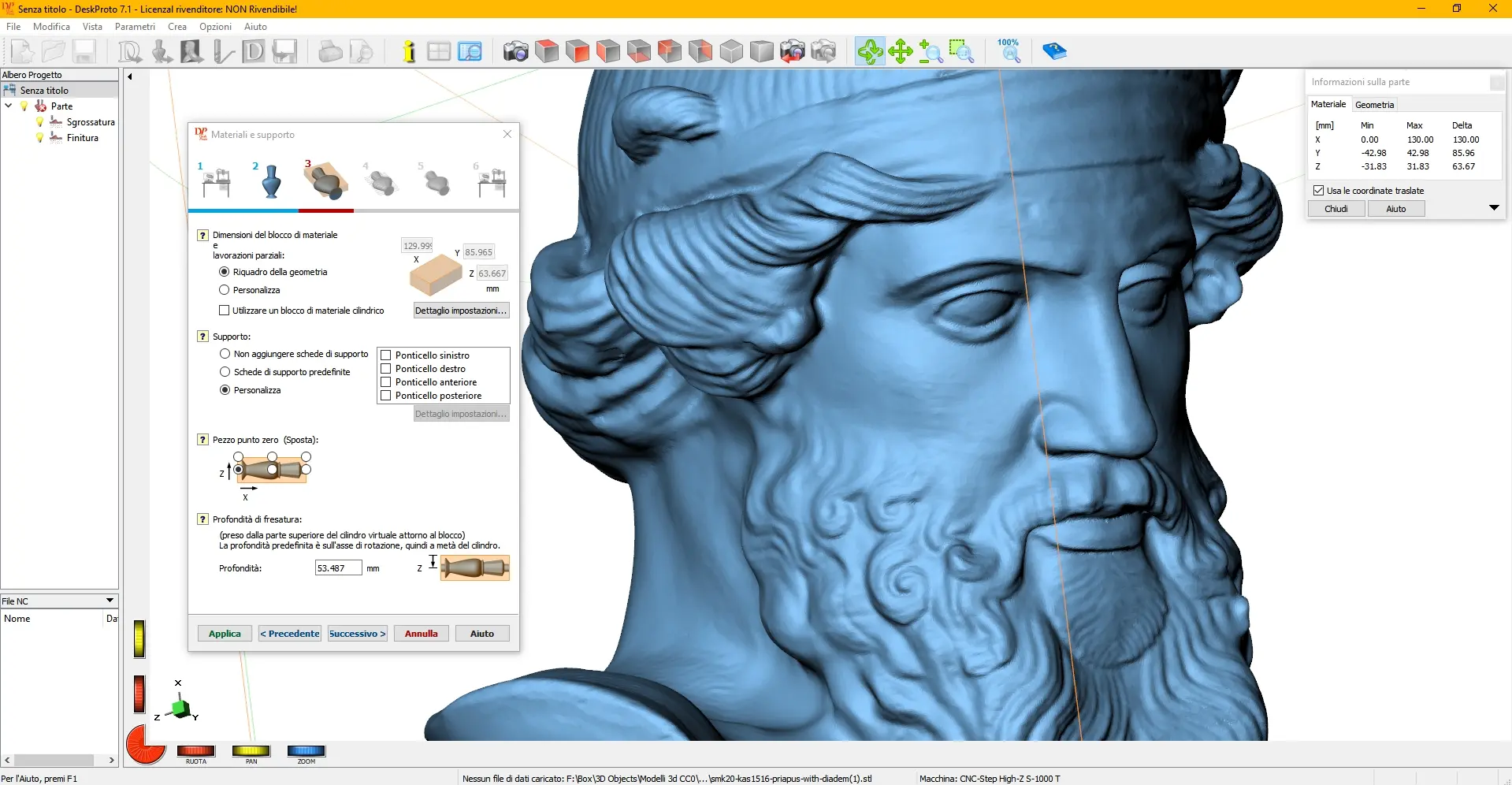

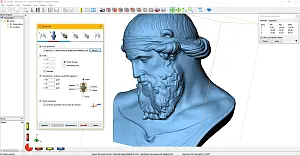

Il tutore per la creazione rapida di percorsi utensile, in Deskproto detto "Wizard", è uno strumento facoltativo, non si tratta di una procedura predefinita obbligatoria, si può decidere di usarlo, non usarlo, oppure integrare una base progettuale creata con il tutore con ulteriori progettazioni eseguite liberamente usando tutti gli algoritmi disponibili. Il tutore wizard quindi utile anche agli esperti, in una fase iniziale permette di apprendere immediatamente il flusso di lavoro e la logica di Deskproto, in seguito permette di evitare dimenticanze e rende la programmazione di base meno stressante, ad esempio si imposta una lavorazione col tutore e si completa manualmente aggiungendo tutto quanto occorre secondo il caso.
Tutti i progetti creati con il tutore ovviamente possono essere modificati a piacere e completati con lavorazioni aggiuntive create a parte, per cui non ci sono costrizioni e limitazioni, tutto quel che si può fare con il programma può essere combinato ad hoc per risolvere ogni tipo di situazione, non importa quanto complessa sia.
Ricco database di post-processor ed editor di post-processor con interfaccia grafica
Come notorio un CAM non ha alcuna utilità se non contiene il post processor per il macchinario che si possiede, con Deskpropto questo non è assolutamente un problema, negli anni il database dei macchinari è divenuto molto ricco, oltre ad includere il post processor per i nostri macchinari CNC-Step molto probabilmente contiene anche un post-processor dedicato alla macchina che già possiedi e che comunque è adatto. Nella maggior parte dei casi potrai usare un post-processor pronto così com'è, ma se non vene fosse uno per il tuo particolare modello di macchina CNC sarà molto semplice modificarne uno, od anche crearne uno ex novo.
A questo riguardo la parte più interessante è che in Deskproto non c'è alcun bisogno di studiare la sintassi dell'interprete e scrivere a mano il post-processor, questo infatti può essere generato automaticamente dal programma in base ai parametri che si inseriscono in un apposito generatore ed editor per mezzo di un pannellino incluso nell'interfaccia grafica del programma, nulla di più facile.
Nel caso in cui non trovi il post-processor adatto per la tua macchina, non ne trovi uno adatto o da modificare, nessun problema, lo possiamo creare noi su richiesta, richiedi informazioni.
Configurazione per la macchina CNC facile e dettagliata.

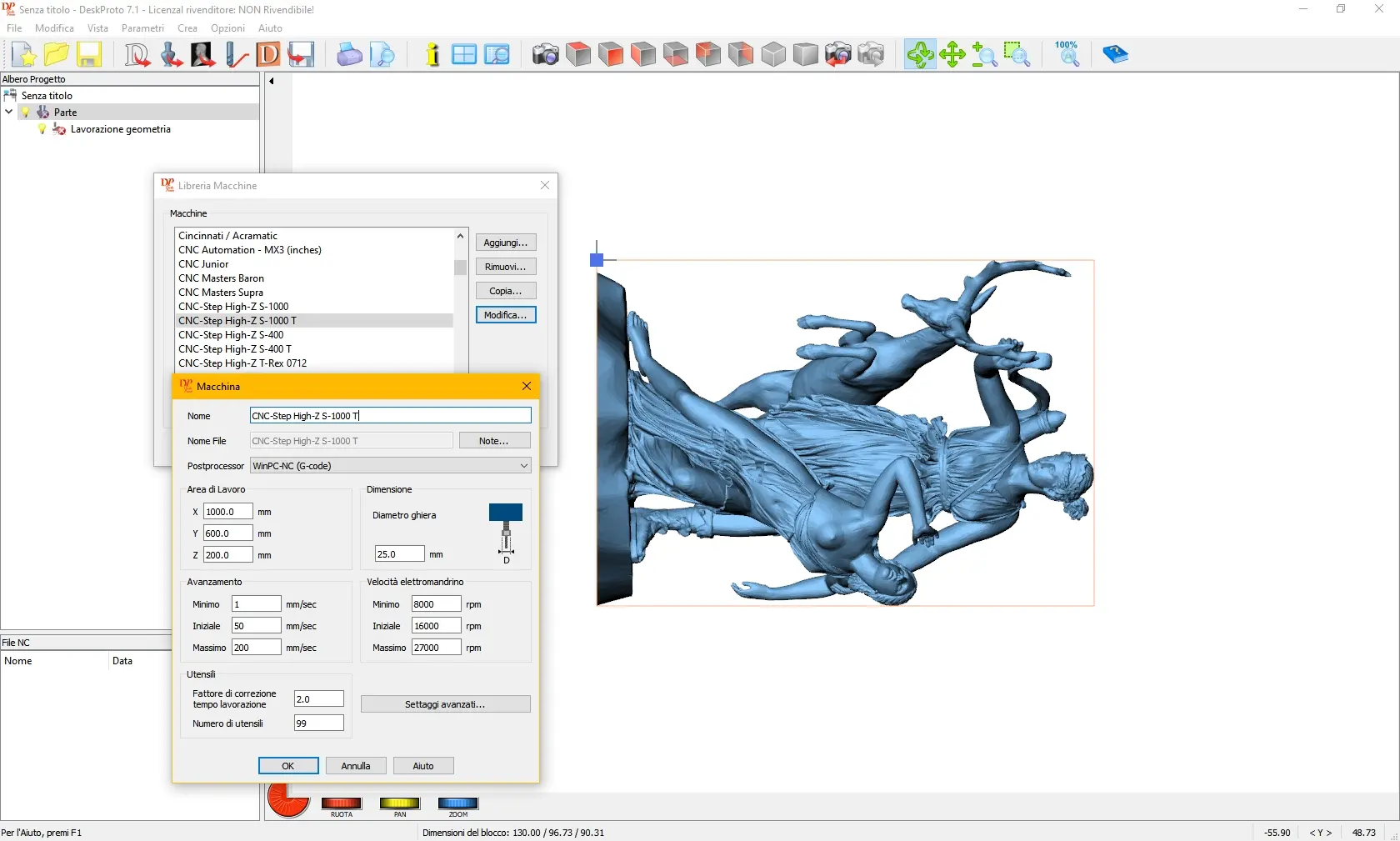

Oltre al post-processor è necessario inserire i parametri tecnologici della macchina o delle macchine CNC che si useranno, con Deskproto anche questa prima impostazione è semplice, per cominciare anche in questo caso se hai una nostra macchina CNC-Step il programma include un file di configurazione pronto, se hai altre macchine idem la tua potrebbe essere già inclusa nel database, infine come per il post-processor si può caricare la configurazione di una macchina simile e modificarla oppure creare una configurazione nuova, sempre però per mezzo dell'interfaccia grafica in maniera dettagliata, tutto molto semplice dunque.
Monitor di controllo viewport 3D ampio e ben leggibile.
Deskproto è dotato di uno schermo per la visualizzazione dei modelli interattivo in tempo reale come quello dei CAD, per cui è molto semplice esaminare gli oggetti e controllare che le cimose di sostegno vengano ben posizionate, che il modello stesso sia correttamente posizionato ed infine controllare che i percorsi utensile siano adeguati al caso per quanto possibile. Questo permette di di progettare le lavorazioni con sicurezza di poter ottenere buoni risultati senza perdite di tempo e senza grandi dubbi. Non si avranno problemi per capire se supporti e percorsi presentano problemi e criticità.
A facilitare tutte queste operazioni oltre all'uso della classica navigazione a mouse è possibile finemente ruotare, traslare, eseguire zoom e pan con 5 rotelle virtuali, pertanto se occorre individuare un punto di vista adeguato per casi particolari non si incontrano tediose difficoltà. Infine sono disponibili i bottoni per passare rapidamente da un punto di vista predefinito all'altro. con tre metodi di navigazione combinati sicuramente non si avranno problemi di sorta nel trattare qualunque tipo di oggetto, anche il più complesso.
A proposito di complessità quando nel monitor cominciano ad essere rappresentate molte entità di tipo diverso può divenire difficile discernere cosa ci interessa, per questo con un pratico pannello è possibile decidere mano mano cosa deve essere visualizzato e cosa deve essere temporaneamente nascosto.
Infine è possibile suddividere lo schermo in più viste simultanee con vari stili, in Deskproto sono presenti tutti gli strumenti necessari per mantenere sotto controllo la situazione e svolgere con serenità tutte le operazioni necessarie a sviluppare i progetti di lavorazione più complessi.
Progettazione senza complicazioni con l'albero degli oggetti e delle lavorazioni
Per mantenere tutto in ordine e lavorare con razionalità Deskproto presenta nell'interfaccia grafica una colonna in cui in stile albero gerarchico sono elencate le parti da lavorare e le lavorazioni stesse, per ciascun elemento è possibile richiamare i pannelli che permettono di settare ogni dettaglio, posizionamento, scala, limiti, orientamento delle parti e per ogni tipo di lavorazione che viene creato per queste ovviamente è possibile impostare ogni parametro e cambiare ogni minimo dettaglio in qualunque momento, inoltre naturalmente è possibile cambiare l'ordine delle lavorazione e visualizzare o nascondere ciascuna nella vista della scena.
In questo modo non si perde di vista nessun dettaglio, tutto è immediatamente disponibile e fruibile in un attimo, il flusso di lavoro è semplice e razionale, le eccezioni, dimenticanze, correzioni non sono un problema, prima di lanciare il calcolo dei percorsi è semplicissimo controllare e sistemare ogni cosa.
Magazzino utensili
Non ci sono limiti per quanto riguarda gli utensili, l'interfaccia preposta per crearli è semplice e molto dettagliata, si possono creare utensili di ogni genere utile senza alcuna difficoltà. In Deskproto il magazzino utensile è basato su files, quindi se ne possono creare quanti se ne vuole. Ovviamente è anche possibile assegnare a ciascun utensile una posizione nella stazione di cambio utensile automatico, per quanto riguarda la geometria è possibile definire ogni dettaglio per cui virtualmente è possibile impostare un qualunque utensile o creare un profilo sufficiente ad usarne uno qualunque, compresi quelli con doppio diametro.
Lavorazioni disponibili per la modellazione 3D
È possibile assegnare un nome a piacere ad ogni lavorazione, in questo modo non si perde di vista nulla e non c'è motivo di cadere in confusione e commettere errori, per ogni lavorazione che di crea oltre a distanza tra percorsi (scarto laterale), passo lungo il percorso, velocità di avanzamento e rotazione è possibile impostare un gran quantità di parametri e modalità di aggressione del materiale.
Per quanto riguarda la strategia sono disponibili tutte le modalità più importanti e convenienti, passate parallele con 6 diverse opzioni, passate parallele incrociate con 4 opzioni, passate a spirale rettangolare concentrica con 3 opzioni ed 1 variante, passate circolari concentriche con 3 opzioni e 4 varianti, Radiale con 2 opzioni e 5 varianti, passate del tipo scarto laterale equidistante (offset) con 3 opzioni e due varianti,, infine completano la dotazione la lavorazione a quote Z costanti con 2 opzioni e due varianti oltre allo scarto di quota, importantissima per eliminare le creste ed ottenere rifiniture di qualità, e la lavorazione di finitura e/o separazione del solo contorno.

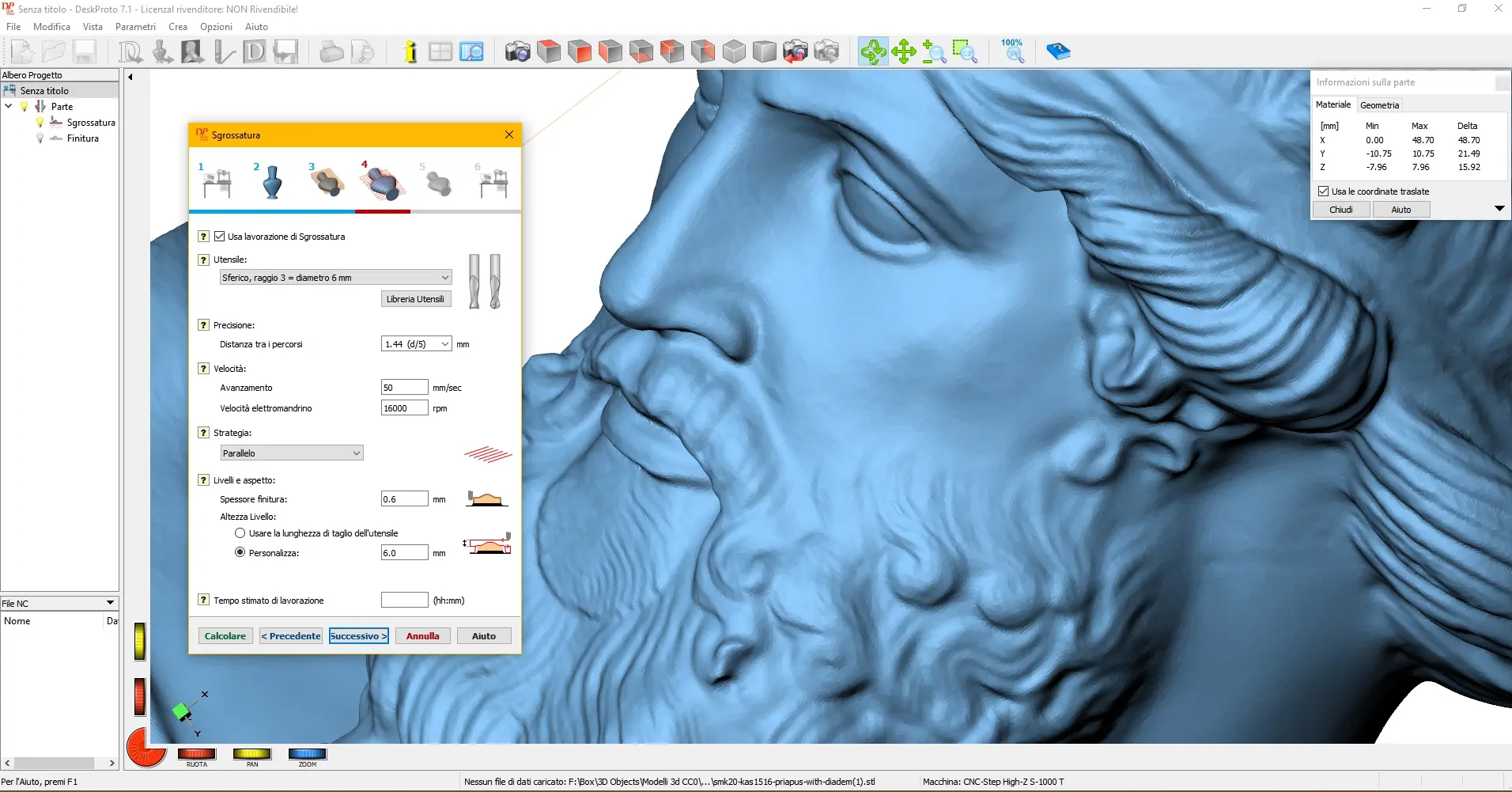

In altri tre distinti pannelli si impostano le modalità di sgrossatura, che può essere eseguita in vari modi, la delimitazione dell'area da lavorare, utile ad esempio per finire o rifinire solo determinate parti critiche, la lavorazione sui bordi, ad esempio creando un canale di svincolo, aggredendo il bordo alla quota minima, rispettando il bordo per intero oppure secondo parametri personalizzati. Ulteriori due pannelli permettono di determinare la direzione, concorde, discorde, bidirezionale, le risalite in Z, assenti o di N mm, la velocità in discesa, tutti parametri importantissimi per ottenere risultati di qualità e risparmiare tempo, possibilità di inibire la lavorazione di fondo, fondo e montanti, tutto eccetto la sommità, un parametro per definire quali superfici ripide sono da considerarsi montanti da lasciare intonsi e quali pendenze lavorabili ed infine un opzione per controllare la possibile collisione della ghiera con il materiale ed un editor per aggiungere comandi NC manuali.
Le possibilità non terminano qui, sono infatti disponibili le lavorazioni 2D
Come accennato, a partire da Deskproto 7, è anche possibile lavorare vettori 2D con classici algoritmi, taglio, scavo, foratura, sgrossatura (quest'ultima può essere usata anche come prima fase preparatoria per velocizzare le successive operazioni di modellazione 3D se utile), ma non solo, ad esempio è possibile mappare vettori 3D su superfici 3D, quindi creare marcature e decorazioni sui rilievi.

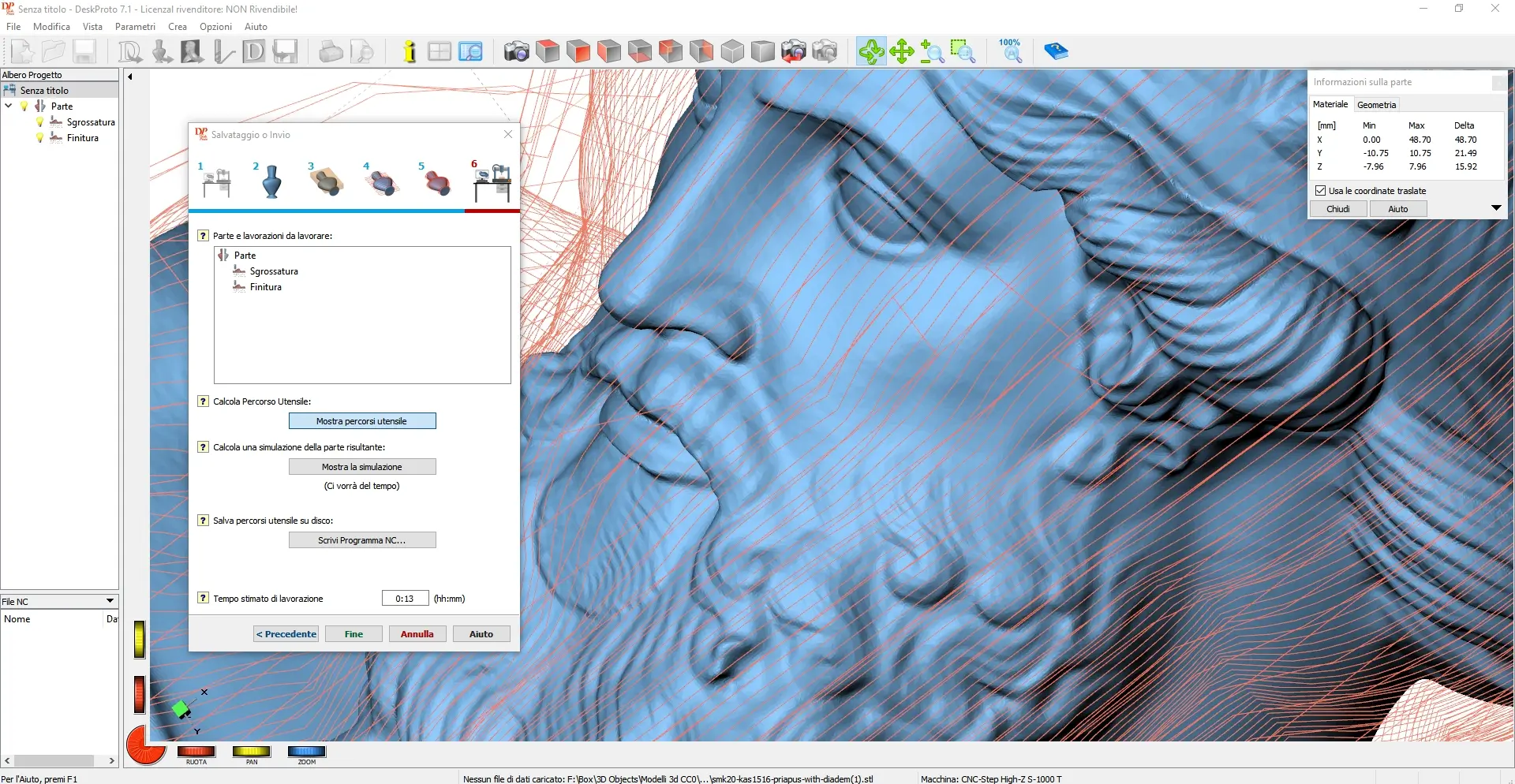

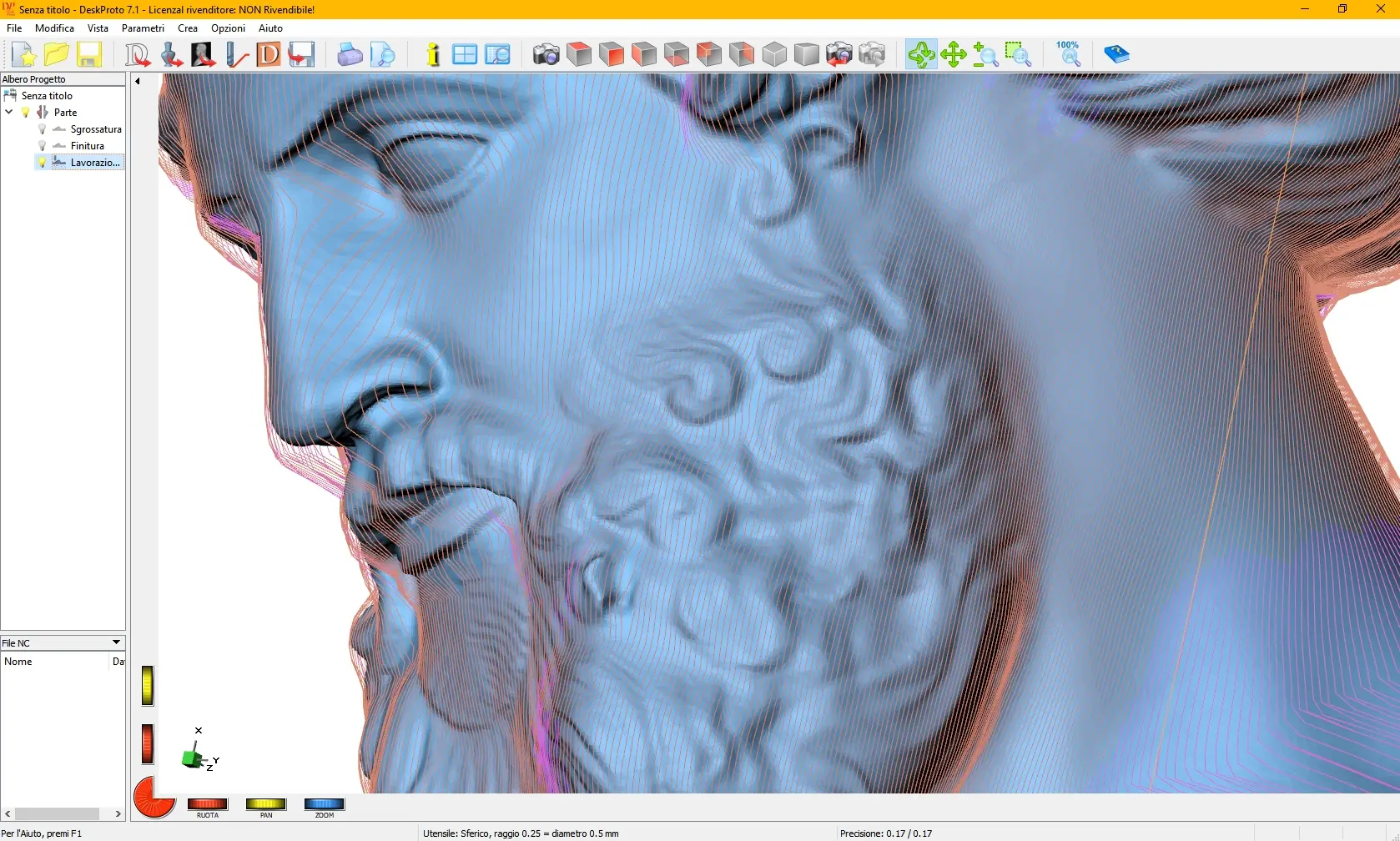

Calcolo dei percorsi
Come noto il calcolo dei percorsi 3D può divenire particolarmente impegnativo, con Deskproto questo non è un gran problema poiché è un programma stabile che sfrutta bene RAM e processori disponibili, dipendendo dalla potenza del computer utilizzato i tempi possono essere più o meno lunghi, quel che è certo è che il programma sfrutta tutte le potenzialità del PC, per cui in genere al giorno d'oggi i tempi di attesa sono piuttosto brevi. Al termine del calcolo inoltre i percorsi possono essere visualizzati o nascosti in modo da poterli esaminare singolarmente e da evitare che il computer vada in crisi.
Simulazione

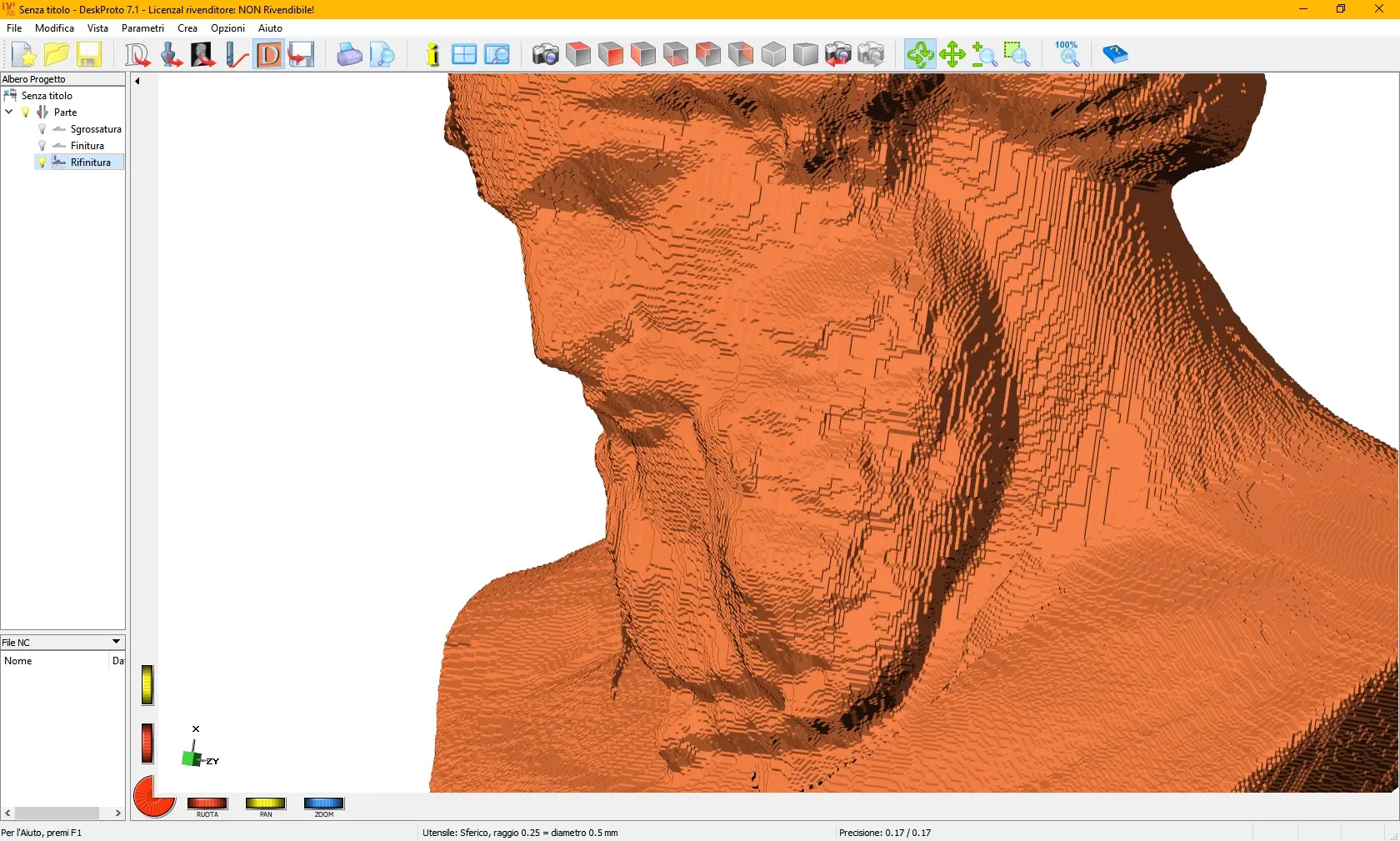

Prima di lanciare le lavorazioni vere e proprie è buona norma controllare che tutto sia in ordine ed ottimale, per procedere dunque in Deskproto lanciare delle simulazioni ed esaminare il rendering del blocco di materiale lavorato, intorno al rendering del materiale è anche possibile visualizzare i percorsi utensile, uno per uno, a gruppi o tutti insieme, un modo in più per eseguire un ispezione esaustiva. Quando si è sicuri di aver creato buoni percorsi, di aver preso cura di evitare ogni possibile collisione, di non aver dimenticato accortezze e dettagli si possono creare i percorsi utensile ed esportare i relativi file G-Code, che potranno essere singoli, uno per lavorazione oppure combinati (se con ATC o eseguiti con stesso utensile). I percorsi potranno essere calcolati per N macchine, se possiedi vari sistemi CNC puoi programmare le lavorazioni per ciascuno, non ci sono limitazioni speciali come in altri CAM che hanno un solo post-processor, in Dekproto puoi preparare tutti i profili macchina che necessiti.
Uso commerciale e non commerciale del programma Deskproto.
Le licenze sono disponibili per uso commerciale e non commerciale, la distinzione consiste ovviamente nello scopo di lucro, se quel che viene prodotto con Deskproto in un qualunque modo è utilizzato in ambito lavorativo lo scopo è "commerciale", se invece l'uso dei risultati ottenuto con Deskproto non è legato in alcun modo ad uno scopo di lucro l'uso viene considerato "non commerciale".
Come si capisce non si parla solo degli oggetti fisici ottenuti, ma anche dei risultati teorici, un esempio pratico, se una ditta, una istituzione od anche un privato crea un programma di lavorazione con Deskproto al solo fine di simulare una produzione ed evince dati e informazioni utili a successive valutazioni che saranno usate in pratica in ambito lavorativo, poiché questa attività coadiuva un altra attività commerciale, come conseguenza l'uso di Deskproto è da considerarsi di tipo commerciale, questo chiarimento indica che la prototipizzazione e la valutazione concettuale in ambito lavorativo sono di per se già attività commerciali. Al contrario se un appassionato od un istituzione scolastica creano lavorazioni utensile ed oggetti con Deskproto al solo scopo di studio ed uso personale dei risultati l'uso di Deskproto è da considerarsi non commerciale.
Infine in generale professionisti e ditte non possono acquistare versioni non commerciali di Deskproto.
Licenze Deskproto disponibili
È disponibile una licenza gratuita, limitata a poche funzionalità e sostanzialmente dimostrativa, la puoi usare ad esempio per valutare la bontà del programma o comunque per eseguire semplici lavorazioni di base.
In ordine di prezzo decrescente sono disponibili le seguenti licenze a pagamento.
- Deskproto Multi Axis Edition
- Deskproto Expert Edition
- Deskproto Entry Edition
- Deskproto Educational Edition
- Deskproto Hobby Edition
Ciascuna versione offre diversi set di funzionalità, Deskproto Multi-axis è la versione massima, valida per ogni uso commerciale e completa di tutte le funzionalità del programma, Deskproto Expert ed Entry Edition sono sempre uso commerciale ma presentano un limitato set di funzionalità, Deskproto Educational e Hobby permetto l’uso del programma complete come con la versione Multi-axis, ma solo per uso strettamente non commerciale.
Tabella comparativa fra le varie licenze Deskproto
La miglior cosa da fare per valutare quale versione di Deskproto è adatta al tuo caso specifico è di consultare la seguente tabella comparativa, vongono indicate tutte le funzionalità principali e disponibilità in ciascuna edizione.
Vuoi saperne di più? Ti interessa un nostro sistema CNC con quarto asse rotativo?
Le nostre macchine CNC se sono fornite di quarto asse rotativo le dotiamo anche della licenza Deskproto Multi-Axis, idem se hai già una nostra macchina CNC, od altra macchina, e vuoi acquistare il nostro quarto asse rotativo RoundDino 120 o Roundino 200, consigliamo di adottare anche Deskproto.
Per ogni maggiore informazione, ricevere un preventivo eventualmente inclusivo di corso di formazione professionale, computer, altre licenze software, accessori od altro utile, non esitare contattarci, chiamaci al 3473919379 oppure usa questo modulo per scriverci.
