AceroDuro di CNC-Step, fresatrici per taglio metalli e materiali duri!

La linea di pantografi CNC-Step AceroDuro nasce appositamente per lavorare i metalli ed altri materiali duri. Questi pantografi in relazione alla loro dimensione contenuta sono realizzati con parti di acciaio di forte spessore e godono di una struttura ben robusta e stabile ma non di grande massa e peso. Questa caratteristica unitamente all'uso di componenti di alta qualità utilizzati per la movimentazioni degli assi permette anche la lavorazione 3D dei materiali duri in agilità. Il ponte X di questi pantografi dipendendo dalla dimensione viene movimentato per mezzo di una o due chiocciole, viti e guide lineari a ricircolo di sfere, ciascun gruppo con proprio motore passo passo, pertanto anche i modelli che hanno ponte largo sono correttamente fluidamente trascinati.

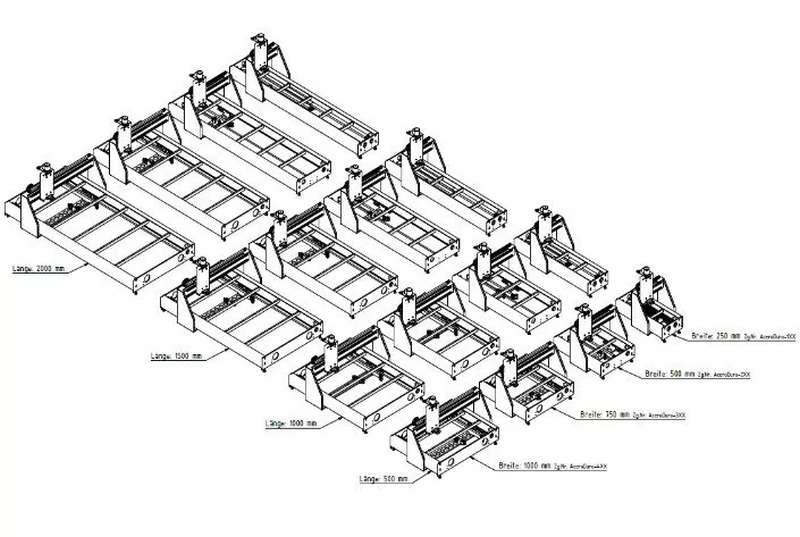

A partire dalla superficie utile lavorabile si formato inusuale di 500x250mm a finire col formato medio grande da 2000x1000mm i pantografi a controllo numerico della linea AceroDuro sono disponibili in ben 16 diversi formati. Ogni modello in ordine crescente ha corsa X ed Y rispettivamente multipla della corsa base base X500mm ed Y 500mm, quindi ad esempio vi è il modello da 500x500mm. da 750x500mm. e così di seguito fino alla misura massima la cui area è di ben 2 metri quadrati utili lavorabili. Fra i vari modelli vi sono vari formati speciali rari particolarmente utili per determinate esigenze lavorative nonché per questioni di economia sia in termini di spazio che pecuniari. Si tratta dei modelli molto stretti e lunghi o viceversa molto larghi e corti, permettono lavorano particolari e si accomodano bene anche in officine in cui gli spazi sono ristretti od in cui in ogni caso si preferisce evitare sprechi.

Qui di seguito la tabella delle caratteristiche tecniche di tutti i modelli AceroDuro di serie. Su rchiesta ciascun modello può essere costruito con meccaniche di classe di precisione superiore ad elevato precarico con gioco ridotto a 5 millesimi di millimetro.

Vedi in questa tabella i codici di riferimento ingombro totale (cabina e banco* compresi) e peso dei vari modelli di fresatrici CNC AceroDuro.

* Il banco di sostegno è opzionale per i modelli "Desktop" con corsa X da 500mm

Tutti i pantografi Acero duro hanno corsa Z utile di 185mm. Nella seguente tabella vedi le corse XY utili lavorabili e la superficie utile per bloccare i materiali sul piano di lavoro.

Quando si sceglie un pantografo CNC è importante vagliare le molte opzioni possibili e/o disponibili. Questo va fatto sempre tenendo a mente ben chiaro lo scopo applicativo che si intende raggiungere. Per far questo, paradossalmente, prima ancora di decidere quale macchinario adottare è importante decidere quale elettromandrino adoperare. Questo è importante perché sono proprio utensile ed elettromandrino a svolgere il lavoro più critico, cioè aggredire il materiale. Su ogni pantografo è possibile installare una certa gamma di teste utensili, ciascuno ha capacità diverse, ne consegue ad esempio che un elettromandrino che sulla carta è ideale per certe lavorazioni si può montare su certi tipi di pantografi e non su altri. Sui pantografi CNC AceroDuro è possibile installare una buona gamma di elettromandrini HF tra cui vari modelli di alta qualità, di discreta potenza ed eventualmente con cambio utensile automatico. Fra questi ad esempio possiamo consigliare i nuovi elettromandrini HF Spinogy, ideali per la lavorazione dei metalli in combinazione con AceroDuro. Se non puoi affrontare subito un investimento completo, non ci sono problemi, puoi intanto adottare un buon elettromandrino economico, seppur con delle limitazioni potrai comunque eseguire le lavorazioni. Potrai installare in seguito un elettromandrino migliore, Con i pantografi CNC AceroDuro questo è possibile.

CNC-Step ha sviluppato la fresatrice industriale AceroDURO per la lavorazione di materiali duri e spessi, dal metallo alle leghe d'acciaio, spesso utilizzati nell'industria. Grazie all'estrema rigidità della fresatrice, installata su un robusto telaio in acciaio, questo tipo di macchina è in grado di essere impiegata anche in applicazioni industriali impegnative. Il prezzo di questa fresatrice di qualità industriale è adeguato e sostenibile in relazione alla notevole precisione che offre ed alla capacità di lavorare materiali ostici, molto competitivo rispetto alla media per macchine di questa classe. Uno degli obbiettivi principali della fabbrica CNC-Step è infatti proprio quello di fornire valide fresatrici a portale con la massima stabilità ad un prezzo accessibile anche per le piccole e medie imprese che in questo modo possono competere sul mercato senza dover affrontare grandi investimenti eccessivamente gravosi riducendo così notevolmente il rischio di impresa.

Fresatrici industriali AceroDURO

Le fresatrici industriali AceroDURO sono costruite in acciaio con parti di elevato spessore fino a 32mm, grazie a questi elementi la struttura di questi pantografi gode di ottima rigidità e resistenza alla torsione. Grazie alla buona struttura sono adatti alla lavorazione dell'acciaio, acciaio inox ed altri metalli con una precisione eccellente. Naturalmente, la AceroDURO è in grado di eseguire senza sforzo e con grande precisione anche operazioni come il taglio tangenziale a coltello, il dosaggio, la foratura, l'incollaggio, la marcatura ed ogni altra operazione su ogni altro materiale.

Caratteristiche tecniche della fresatrice industriale CNC "AceroDuro":

• Elevata precisione, come ogni pantografo CNC-Step, le fresatrici AceroDuro sono costruite con meticolosa attenzione e vengono consegnate perfettamente calibrate.
• Assolutamente resistenti alla torsione grazie a componenti in acciaio massiccio, fra i quali gli elementi critici hanno spessore elevato di ben 32mm, decisamente considerevole su macchine così piccole.
• Tre o quattro motori di azionamento brushless passo passo di qualità (il numero dipende dal tipo) da 4,2 ampere ciascuno
• Piano scanalato a cave T in profili di alluminio da 16mm di spessore incluso e già montato sul telaio strutturale della macchina.
• Assistenza tecnica esperta
• Dipendendo dalla grandezza del modello il bancone di sostegno in acciaio è incluso (*non per i modelli piccoli da banco)

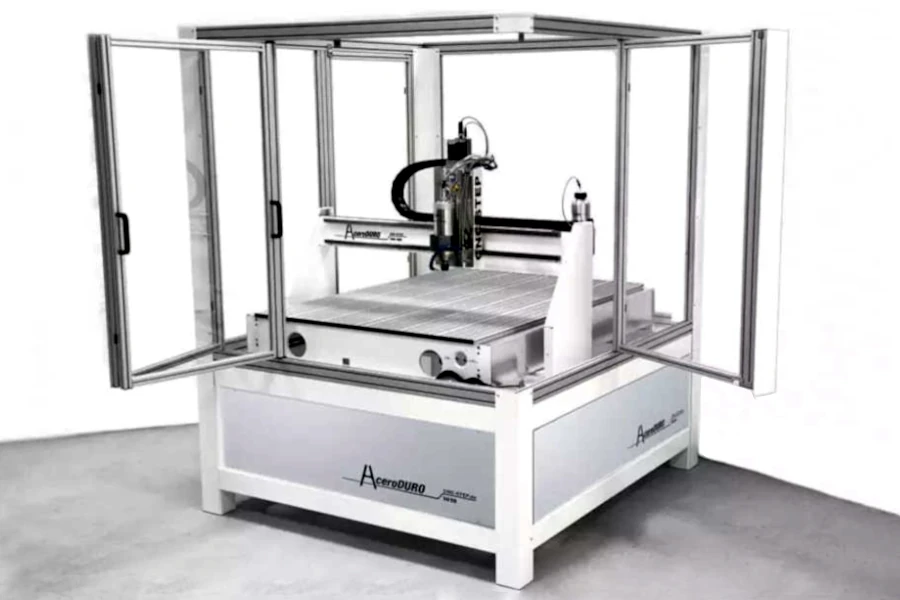

• La cabina o recinto sono sempre inclusi
• Elettronica di controllo e gestione Inclusa (max 4 assi)
• Incluso software CAD/CAM ConstruCAM-3D del valore di 1499,- Euro (versione completa di post-processore)
• Tutti i componenti meccanici importanti sono fissati con perni
• Elevata ripetibilità riproducibile di ca. ±0,01 mm
• Basso gioco in inversione di marcia di ca. ±0,015 mm
• In alternativa alle viti a ricircolo di sfere standard, su richiesta, opzionali, montiamo viti a sfere rettificate e precaricate con gioco minimale di 0,005 mm (5 millesimi di mm)!
• 16 diversi modelli di varie dimensioni comprese fra 500x250mm e 2000x1000mm, fra questi vari modelli sono di formato inusuale utile a risolvere problematiche applicative in cui occorre un piano di lavoro molto lungo e stretto od al contrario molto largo e lungo, ad esempio 2000x250mm oppure 500x1000mm
• Corsa Z e luce sotto il ponte entrambi di circa 180mm. Piuttosto generosa su macchinari di queste piccole e medie dimensioni (per luce sotto il ponte si intende l'apertura fra ponte Y ed il piano di lavoro standard su ci si poggiano i materiali da lavorare)

I pantografi AceroDuro vengono forniti verniciati di colore bianco avana, su richiesta possono essere forniti con laterali e carter verniciati di altri diversi colori (opzione a pagamento, i colori sono RAL 6029, 5010, 9005, 7004).

Profili in acciaio con spessore fino a 32 mm

Le piastre ed i profili in acciaio utilizzati per costruire la fresatrice industriale AceroDuro hanno uno spessore di ben 32 mm!

Con dimensioni di 25 x 120 mm, i montanti del ponte sono stati progettati per essere più che solidi, la movimentazione inoltre viene eseguita su due guide lineari prismatiche su pattini a ricircolo di sfere marca HIWIN da 20 mm di sezione, il ponte Y dunque gode di elevata rigidità torsionale sull'asse Y.
Fresatura dell'acciaio di qualità industriale!

Le macchine CNC AceroDuro sono progettate appositamente per la lavorazione dell'acciaio e dell'acciaio inox, non solo per quanto riguarda il taglio, lo scavo, la foratura, contornatura ed altre operazioni 2D, ma anche per la modellazione 3D.

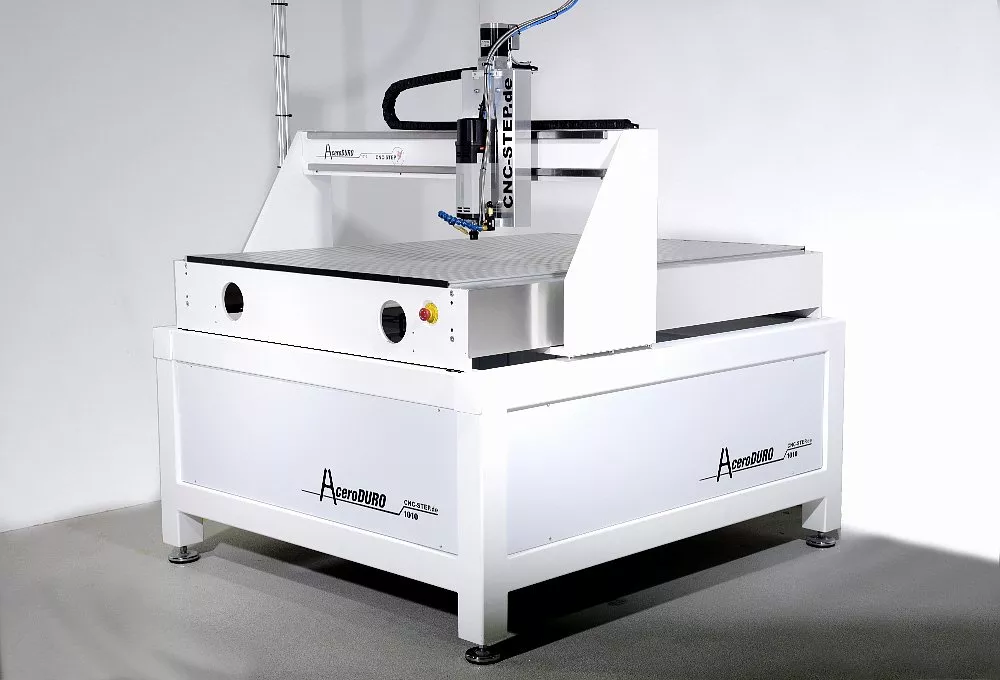

Naturalmente possono lavorare senza alcun problema tutti gli altri materiali meno ostici. La stazza di questi pantografi è discreta, ad esempio il pantografo AceroDuro con corsa utile XY 1000x1000m pesa quasi mezza tonnellata (area utile lavorabile quadrata, un altro formato raro che si può considerare speciale).

Puoi scegliere la Classe di precisione delle chiocciole e viti e ricircolo di sfere!

Il gioco in inversione di marcia delle viti e chiocciole a ricircolo di sfere standard da noi fornite sulle macchine di serie è di circa ±0,01~0,015 mm, già ottimale e standard nell'industria.

Su richiesta questi pantografi possono essere costruiti con viti e chiocciole a ricircolo di sfere di classe di precisione più elevata. il cui gioco in inversione di marcia è particolarmente ridotto, circa ±0,005 mm (cinque millesimi di millimetro).

Software di controllo professionale con frequenza di clock di 1,6 Mhz per asse!

Le macchine CNC AceroDuro sono pilotate per mezzo del nostro potente software di controllo KinetiC-NC, che è dotato di una propria elettronica che include un processore FPGA, questo esegue una serie di calcoli critici in tempo reale. Kinetic NC garantisce un perfetto funzionamento della macchina, senza problemi di latenze ne di trasferimento dati, questi ultimi infatti sono trasmessi per mezzo di moderna, efficiente ed affidabilissima connessione Ethernet.

Elevata velocità di traslazione e lavorazione!

Grazie alle ottime meccaniche ed al controller CNC di alta qualità la fresatrici industriali AceroDURO raggiungono elevate velocità di traslazione anche con tre assi interpolati, fino a circa 8 metri/minuto, permettono dunque la modellazione 3D rapida. Durante le operazioni di fresatura 2D possono essere pilotate a velocità anche maggiori ovviamente.

Si tratta di velocità non comuni su pantografi in acciaio di piccolo formato e stazza che offrono questo livello di elevata precisione e ripetibilità.

Equipaggiate con motori passo-passo di alta precisione anziché servo!

Le macchine della serie AceroDURO sono inoltre dotate di motori passo-passo di alta qualità della marca Nanotec su tutti gli assi.

I motori brushless Passo Passo sono altamente efficienti, precisi e di lunga durata, quasi privi di usura, quando sono utilizzati correttamente permettono lavorazioni di alta precisione senza perdita di passi e nessuna necessità di utilizzare encoders e sofisticate costose elettroniche.

La fabbrica di pantografi a controllo numerico CNC-STEP nacque proprio con il proposito di produrre macchine CNC utilizzando esclusivamente passo-passo (da qui  la dizione "STEP" nel nome dell'azienda), siamo specialisti della meccanica di precisione basata sui motori brushless passo, precisi per natura ed economici, i migliori ed i preferiti nell'industria per la movimentazione di alta precisione su ogni sistema meccanico leggero.

Contattaci ora per maggiori informazioni, ricevere consulenza e preventivi!

Chiamaci: 3473919379

Come chiarito nei paragrafi precedenti i pantografi CNC AceroDuro sono costruiti per lavorare metalli duri come acciaio ed acciaio inox, pertanto è possibile utilizzarli per lavorare moltissimi diversi materiali senza problemi.

La luce sotto il ponte e la corsa Z sono generose, circa 180mm utili, sarà dunque possibile lavorare materiali spessi, dipendendo dal tipo di lavorazione che si intende eseguire ad esempio potranno essere anche spessi ca 85mm se il taglio deve essere passante, ma se le lavorazioni sono di altro tipo potranno essere spessi anche fino a circa 150-170mm.

Naturalmente con questi pantografi non si incontra difficoltà alcuna a lavorare plastiche, resine, legno, materiali compositi, compositi di fibra di carbonio, vetroresine, leghe di ogni tipo, masselli, laminati, pannelli e lastre di ogni genere.

I nostri clienti creano di tutto con i pantografi AceroDuro, mobili, parti meccaniche, strumentazioni, pannelli di ogni genere, insegne... non c'è modo di elencare tutte le possibili applicazioni pratiche.

Per individuare un modello di pantografo CNC AceroDuro che può essere adatto al tuo caso consulta la tabella qui di seguito, i prezzi mostrati sono solo indicativi “a partire da”, devi contattarci per ricevere una quotazione aggiornata e completa di ogni ulteriore attrezzaggio, accessorio, servizio e costo.

Kinetic NC è il moderno software di controllo numerico CNC che consigliamo di adottare con le nostre soluzioni. Dotato di propria elettronica con processore FPGA per lo svolgimento dei calcoli in tempo reale si avvale si un PC ordinario principalmente come interfaccia macchina uomo, la connessione con quest'ultimo è stabile e rapidissima su protocollo TCP/IP ethernet, quindi sicuro, robusto, privo di latenza apprezzabile, molto affidabile e moderno. Ricco di funzionalità e piuttosto sofisticato al contempo gode di una interfaccia semplice e comprensibile che non mette l'utente inutilmente in difficoltà con complicate procedure macchinose.
