High-Z PlasCUT-1350
High-Z PlasCUT-1350 è un pantografo High-Z S1400/T-105 attrezzato per il taglio di metalli per mezzo della torcia al plasma. Questo è un pantografo ibrido, infatti l'attrezzaggio come banco automatico da taglio al plasma non impedisce di usarlo anche come fresatrice, è sufficiente sganciare la torcia al plasma e montare un elettromandrino per usare il sistema come fresatrice, per fermare i materiali si può montare la volo un piano sacrificale oppure una morsa.
La versatilità offerta da High-Z PlasCUT-1350 è decisamente un gran vantaggio nelle piccole officine od in generale dove occorre un sistema da taglio per metalli economico e polivalente, con un unico investimento infatti è possibile tagliare rapidamente metalli, anche di spessore imponente, questo dipende solo dal tipo di torcia plasma che si adotta, nonché fresare le stesse parti create col plasma ed in generale fresare ogni altro materiale per creare parti ed ogni altro oggetto che risultino utili per ogni scopo progettuale.
Ad esempio è possibile tagliare col plasma una piastra dopodiché con la fresatrice crearvi scanalature, marcature, tasche, scavi ed ogni altro dettaglio necessario, oppure è possibile fresare altri materiali per creare altre parti complementari o per altri progetti.
High-Z PlasCUT-1350 è una soluzione universale, versatile, di qualità, con investimento contenuto e sostenibile permette di avere due macchine in una e con piccolo piede di ingombro, ideale per le ditte che non hanno molto spazio, producono piastre, lastre, pezzi speciali, parti su misura in metallo e che spesso hanno bisogno di fresare altri materiali per creare parti complementari.
La produzione di parti di metallo tagliate al plasma con High-Z PlasCUT-1350 può essere piuttosto intensiva, di livello industriale, per cui anche le piccole ditte in caso di ordini corposi non si troveranno in difficoltà.
Se il tuo scopo è la produzione intensiva in serie questo stesso tipo di attrezzaggio lo proponiamo anche sulla linea RaptorX, molto più rapida e sopratutto di grandi dimensioni, oppure potrebbe essere un ottima opzione il nostro pantografo FlowJet, basato su RaptorX, attrezzato per il taglio ad acqua ad altissima pressione WaterJet, richiedi informazioni.
Acquista High-Z PlasCUT-1350!
Area utile lavorabile XY di 1350x1050mm. Corsa utile Z 110mm
Viti trapezie con chiocciola in Nylatron su tutti gli assi. Buona precisione e discreta velocità, basso gioco, basso errore tipico, Ottima ripetibilità!
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio.
Fornita completamente assemblata pronta per essere installata, predisposta per attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 9449,00€ (IVA incl.)
Prezzo indicativo "a partire da" per la sola macchina di serie completa di banco di sostegno per taglio plasma, torcia Hyperthem powermax esclusa, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane. Contattaci per informazioni e preventivi!
Acquista High-Z PlasCUT-1350!
Area utile lavorabile XY di 1350x1050mm. Corsa utile Z 110mm
Viti trapezie con chiocciola in Nylatron su tutti gli assi. Buona precisione e discreta velocità, basso gioco, basso errore tipico, Ottima ripetibilità!
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio.
Fornita completamente assemblata pronta per essere installata, predisposta per attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 9449,00€ (IVA incl.)
Prezzo indicativo "a partire da" per la sola macchina di serie completa di banco di sostegno per taglio plasma, torcia Hyperthem powermax esclusa, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane. Contattaci per informazioni e preventivi!

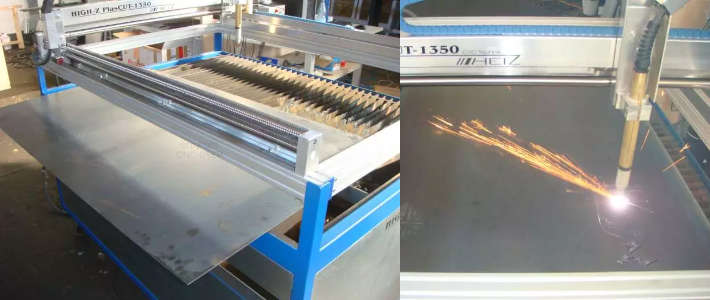

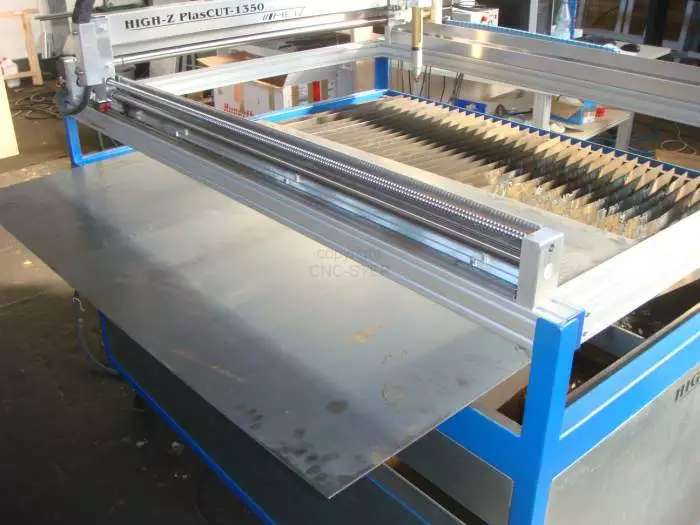

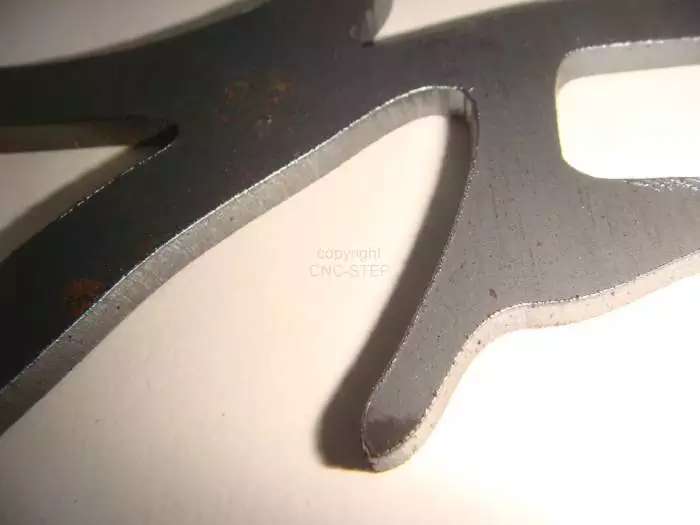

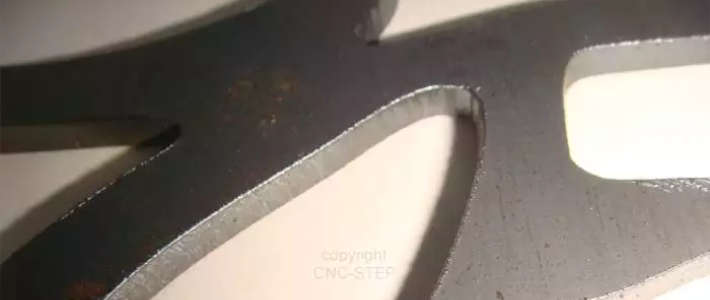

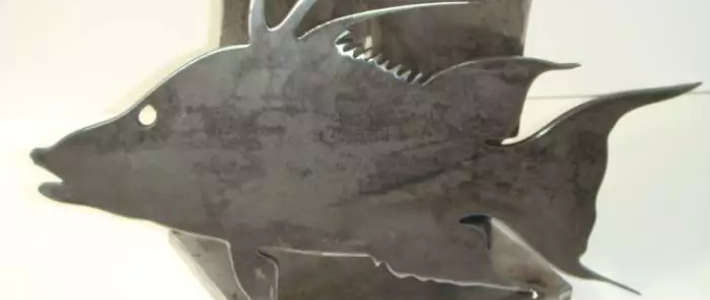

High-Z PlasCUT-1350 - Taglio ferro

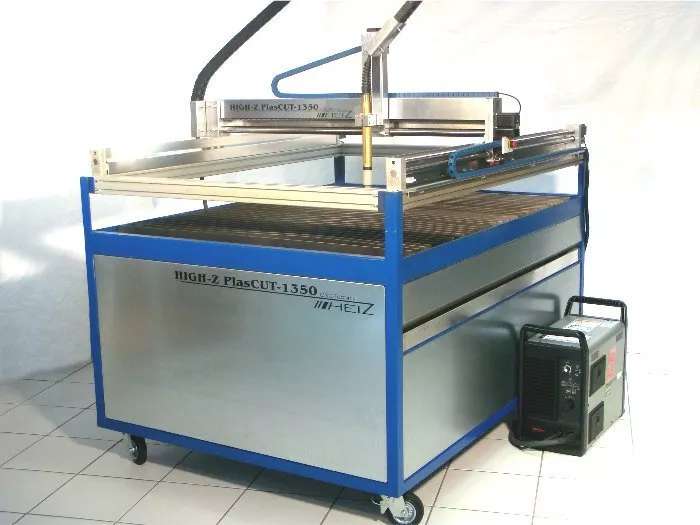

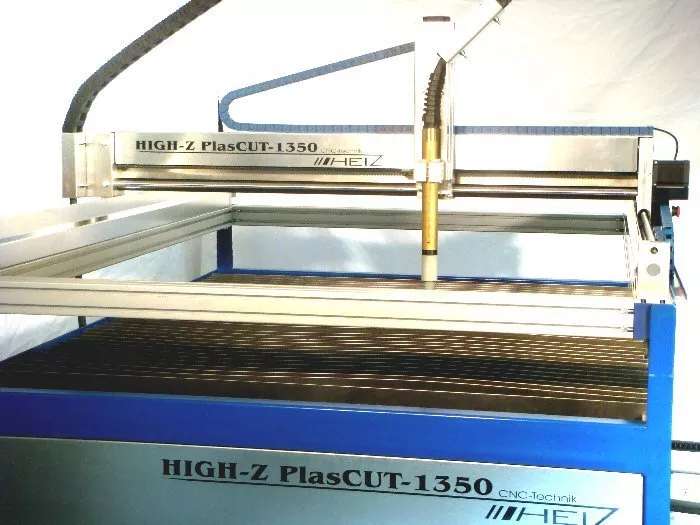

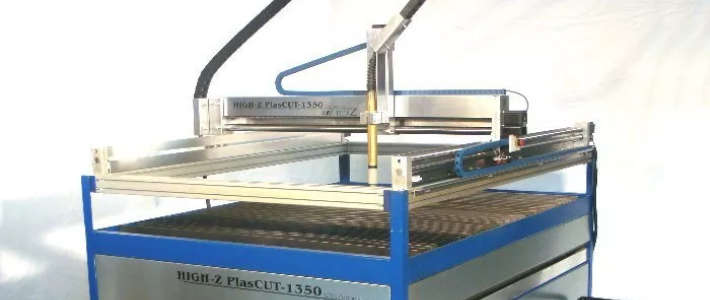

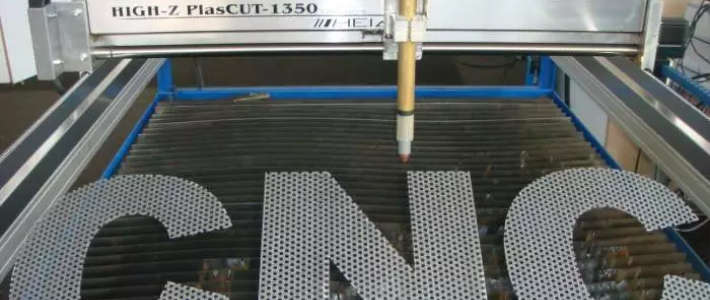

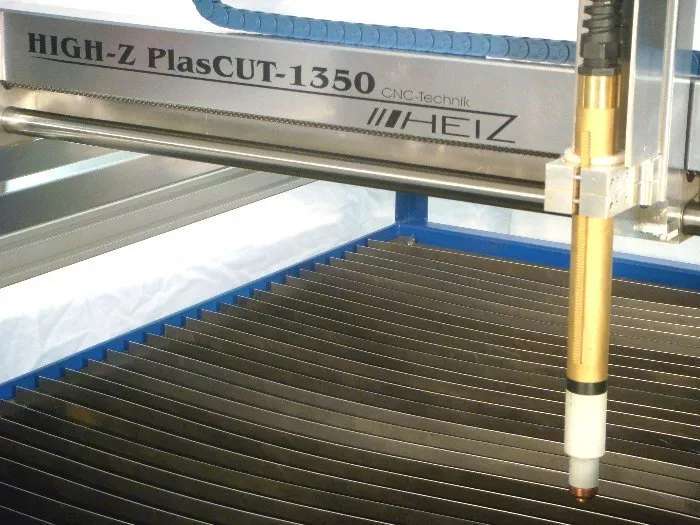

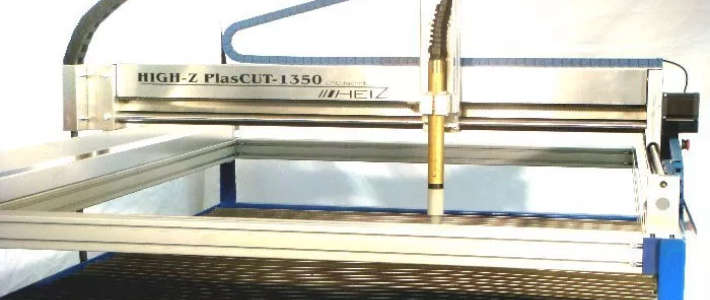

High-Z PlasCUT-1350. Pantografo per taglio al plasma.
High-Z PlasCUT-1350 è una macchina di qualità ibrida attrezzata per lavorare principalmente con la torcia al plasma, ma che in questione di pochi minuti può essere impostata per lavorare come fresatrice.
Vedi i vari video circa l'attrezzaggio PlasCUT e le macchine High-Z nelle varie pagine del sito per capire cosa è possibile fare con questo pantografo per taglio plasma convertibile in fresatrice.
High-Z PlasCUT-1350 può essere attrezzata con varie torce al plasma, noi consigliamo le ottime e famose torce Hypertherm, che puoi acquistare direttamente da noi, ma ovviamente puoi usare una altra marca che preferisci.
Ovviamente questo pantografo può essere anche attrezzato con una saldatrice a filo, pertanto può essere un prezioso alleato in officina, tagliare lastre anche di elevato spessore, fresare parti in vari materiali ed anche risolvere situazioni di saldatura complessa, magari ripetitiva, non saranno più un problema.

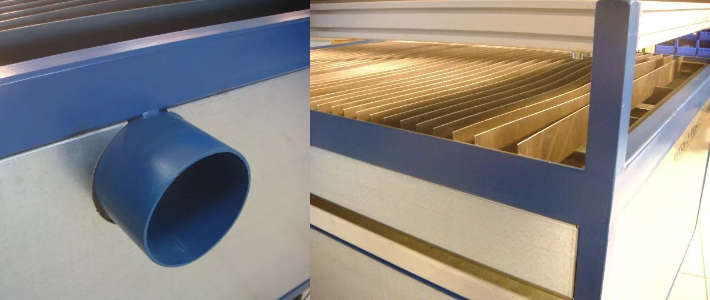

High-Z PlasCUT è molto conveniente, ha una superficie generosa, il banco in acciaio permette di caricare pesanti lastre di forte spessore, ha un piccolo piede di ingombro, è facilmente trasportabile, pesa solo circa 350kg,, è predisposta per essere rapidamente convertita da taglio plasma a fresatrice e viceversa, in officina si rivela essere veramente un grande aiuto.
Questa macchina permette lavorazioni di alta precisione inaudita nel segmento delle piccole macchine leggere dal costo sostenibile, la ripetibilità è semplicemente ottima, per cui è possibile compiere lavorazioni molto sofisticate senza problemi. Le moderne lance al plasma di alta precisione, dette "ad alta definizione", permettono un taglio molto pulito e di alta qualità!
Ideale per officine ed industrie, adatta anche a taglio in serie di elevata tiratura.
Se necessiti sistemi da taglio con plasma per volumi industriali importanti contattaci, proponiamo attrezzaggi simili per i pantografi RaptorX-SL di grande formato e di formato speciale fuori misura.

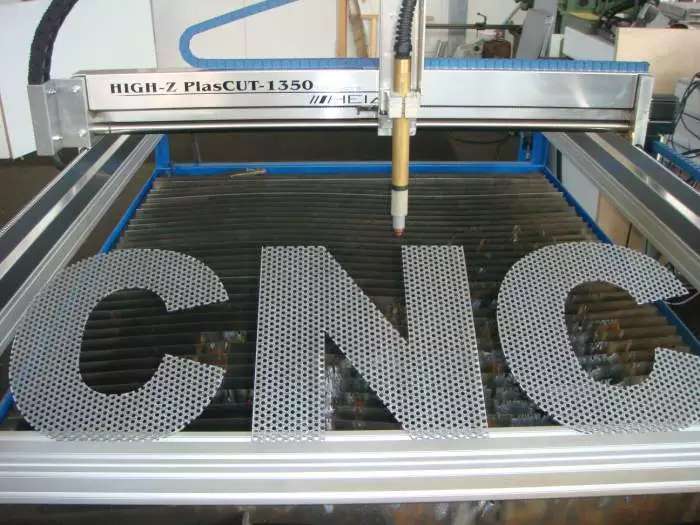

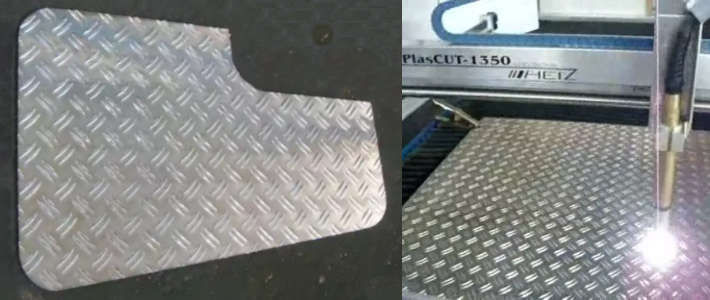

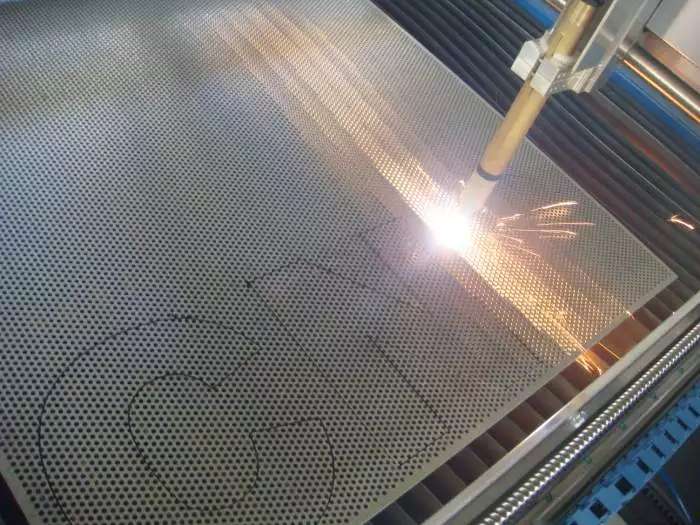

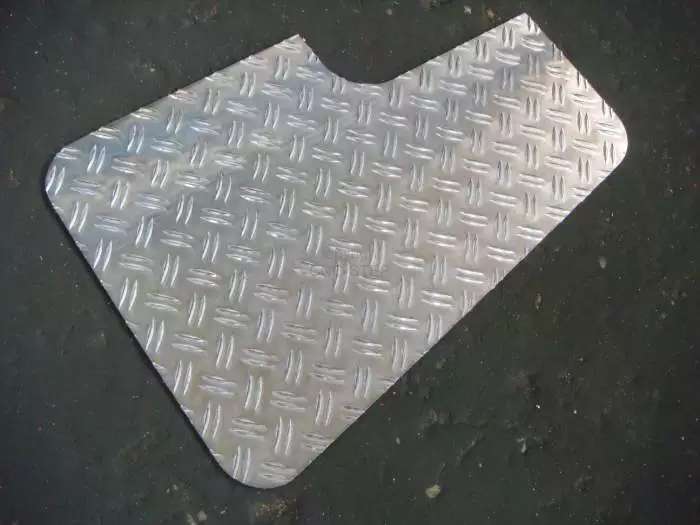

Taglio lamiera mandorlata con High-Z PlasCUT
Gantry Style
Le macchine CNC High-Z sono costruite in stile "Gantry", proprio come le macchine industriali di grande formato!
I migliori macchinari CNC del tipo pantografo da taglio movimentano il ponte utilizzando due motori e due set di meccaniche che lavorano in sincronia. Altri pantografi per traslare il ponte della macchina utilizzano un unica vite, di solito centrale, ma a volte anche laterale, Questo implica che per quanto sia ben fatto il sistema durante le traslazioni il ponte nel migliore di casi tenderà ad oscillare alternativamente verso l'uno e l'altro lato o nel peggiore dei casi tenderà sempre a torcersi verso uno dei due lati.
Con il sistema Gantry Style ciascun lato del ponte viene movimentato direttamente con un proprio set di meccaniche e motore dedicato, in tal modo si eliminano completamente una serie di fenomeni che causa maggior usura, maggior vibrazione, maggior fatica e peggiori prestazioni.
Non ti accontentare, scegli High-Z!

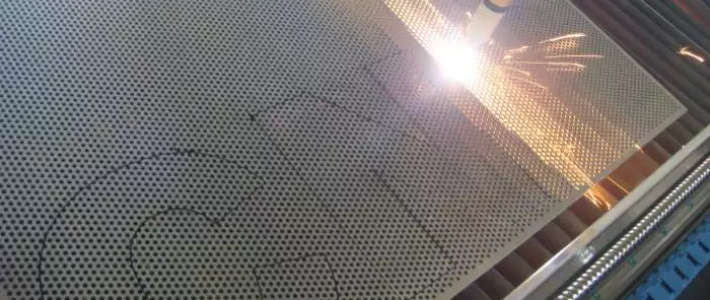

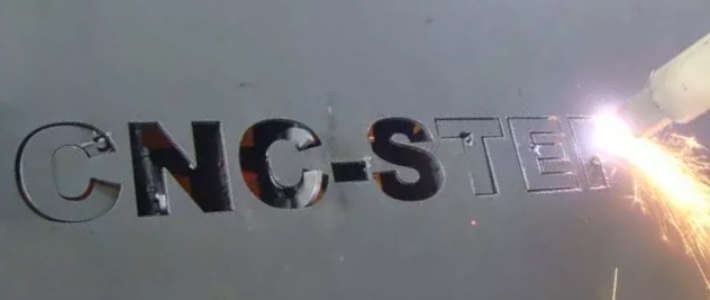

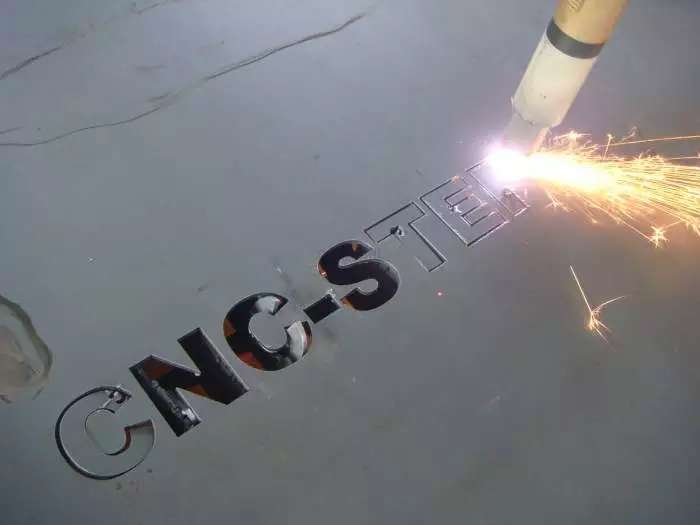

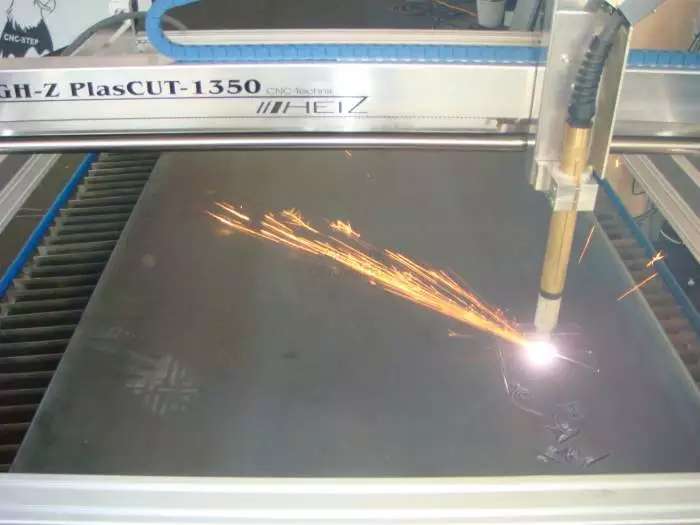

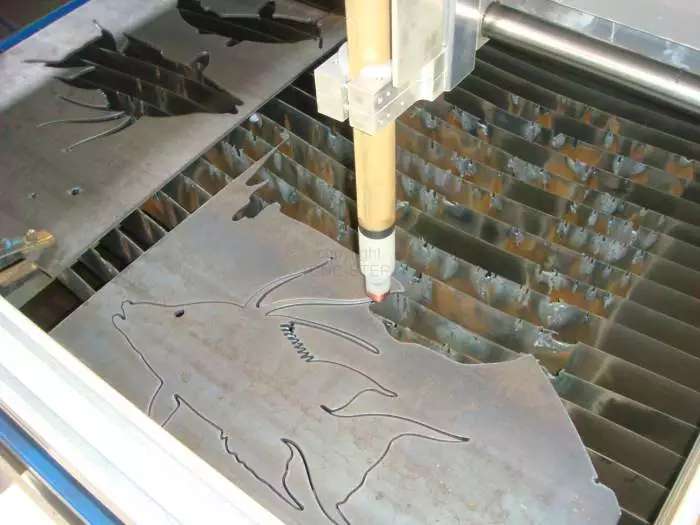

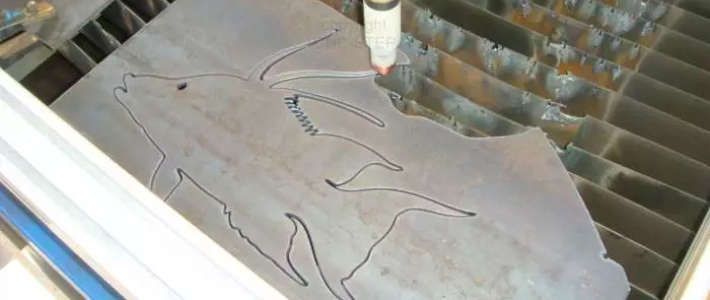

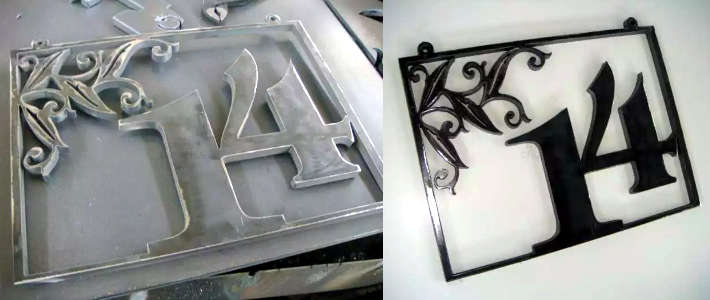

Taglio a plasma con High-Z PlasCUT
Scheda tecnica
Leggi qui di seguito la scheda tecnica del pantografo a portale High-Z S400/T con chiocciole e viti a ricircolo di sfere su tutti gli assi.
|
Codice di riferimento articolo 1105 0003 + altri codici per vari componenti |
|
Motori utilizzati Motori di alta qualità passo passo ibridi brushless da 4A, asse X movimentato con due 2 motori sincroni per una perfetta fluidità di movimento senza vibrazione da deviazione laterale, trasmissione diretta sulle viti su tutti gli assi, non vengono utilizzate cinghie o catene per la trasmissione, pertanto anche in caso di carico elevato non si verificano problemi tipici dovuti a questi elementi. |
|
Corse utili lavorabili X 1350mm Y 1050mm Z 110mm (se utilizzata come fresatrice in X 1400mm) La corsa Z su richiesta è disponibile da 200mm, 300mm e 500mm |
|
Luce sotto il ponte da 100mm (* ad ∞ **, su questo modello è montata la rastrelliera per taglio plasma, ma può essere rimossa) * 84mm se viene montato il nostro piano scanalato standard (spessore 16mm.) sul telaio strutturale della macchina ** il piano può essere montato sotto la macchina stessa o rimosso, in tal caso la luce sotto il ponte diviene definita dalla quota a cui viene montato il piano e questa diviene indefinita (∞) se il piano non viene usato. La macchina può anche essere poggiata direttamente sulle superfici da lavorare. In pratica lo spessore del materiale da lavorare può essere elevato od indefinito, la macchina può lavorare fin sotto il proprio telaio strutturale secondo l'ampiezza della corsa Z, nota bene che questo è un modello attrezzzato in maniera particolare per cui vigono delle limitazioni. contattaci per maggiori informazioni. |
|
Area utile per piazzare i materiali X 1650mm - Y 1200mm |
|
Peso 350kg |
|
Dimensioni della macchina L(X) 1810mm - L(Y) 1300mm- H(Z) 1800mm |
|
Diametro barre clindriche Asse X 22mm - Asse Y 30mm - Asse Z 16mm |
|
Guide lineari a ricircolo di sfere Di serie sull'asse X a sostegno del ponte Y, Hiwin, sezione 15mm |
|
Diametro viti a ricorcolo di sfere Ø 16mm sugli assi X ed Y, 12mm sull'asse Z, passo 10mm |
|
Risoluzione Configurazione predefinita: micropasso di 1/10, 2000 passi su 360°, passo minimo assoluto di 0,005mm |
|
Gioco in inversione di marcia ±0,015mm |
|
Ripetibilità ±0,01mm |
|
Velocità massima traslazione Test a vuoto effettuato con nostro CNC Kinetic NC: max 34m/min* Test a vuoto effettuato con altri CNC comuni: max 12m/min* * Valori rilevati durante una traslazione diagonale XY |
|
Velocità massima in lavorazione (assi X ed Y) Con nostro Kinetic NC: max 12m/min * Con altri CNC comuni: max 8m/min * * La velocità effettiva massima in lavorazione è completamente dipendente da una serie di fattori combinati: tipo di utensile usato, tipo di lavorazione effettuata, tipo di percorso utensile, genere di materiale lavorato, livello della qualità della finitura desiderata. In particolare per questo modello varranno le tabelle di avanzamento consigliate dal produttore della torcia al plasma che verrà adottata, i valori saranno dipendenti dal tipo di metallo e dal suo spessore, ad esempio ovviamente la velocità di avanzamento impostabile sarà molto diversa tra quella necessaria ad effettuare un operazione di taglio di una lastra d'acciaio da 5mm ed una da 38mm. In tutti i casi questo pantografo permette di raggiungere velocità fortemente esuberanti rispetto q quelle richieste per il taglio a torcia al plasma, per cui non vi sono problemi di sorta, da notare inoltre che durante il taglio a plasma non vi è alcun carico particolare per il pantografo, pertanto le velocità impostabili massime corrispondono a quelle massime per le traslazioni a vuoto. |
Vuoi ottenere le migliori prestazioni?
Allora non esitare a completare la macchina con le nostre elettroniche e controllo numerico Kinetic-NC.
Acquista High-Z PlasCUT-1350 completo di elettronica di controllo e software CNC!
A partire da 10912,90 € (IVA incl.)
Prezzo "a partire da" per la macchina di serie completa di banco per il taglio al plasma, elettronica di controllo Zero-4 e software CNC kinetic-NC, torcia plasma esclusa, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Contattaci per ulteriori attrezzaggi, scelta di opzioni, consulenza e ricevere un preventivo.

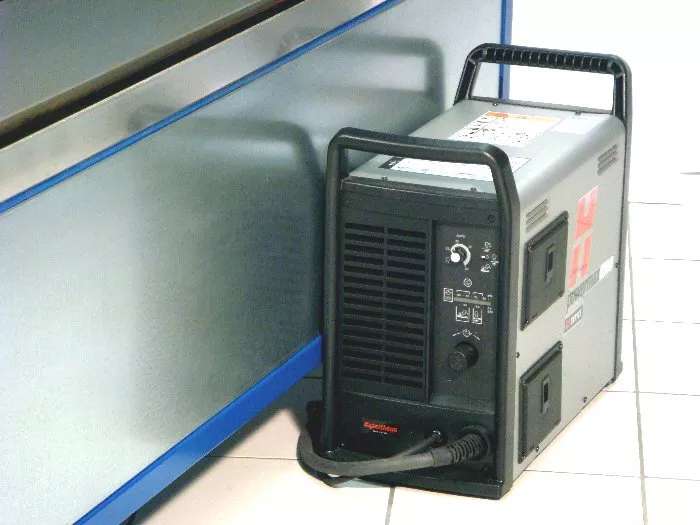

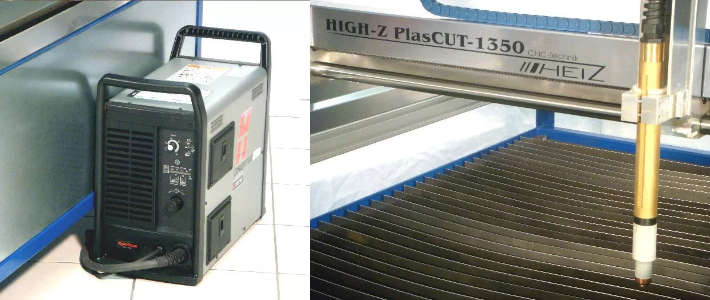

Consigliamo Hypertherm Powermax ad alta definizione!
In abbinamento al pantografo High-Z PlasCUT-1350 consigliamo di acquistare una torcia Hyperthem Powermax insieme alla nostra elettronica necessaria alla corretta integrazione della lancia.
Naturalmente è possibile utilizzare una qualunque altra lancia al plasma, puoi acquistare questo sistema base e completarlo in autonomia, tuttavia avrai molta convenienza a farlo con i componenti che forniamo noi stessi.
Le unità Hypertherm che consilgiamo sono le seguenti.
- Hypertherm Powermax 45XP CE/CCC completo di torcia 400V/CPC/180°, cavo da 7,5m
- Hypertherm Powermax 65 CE completo di torcia Duramax 400V/CPC/180°, cavo da 7,5m
- Hypertherm Powermax 85 CE completo di torcia Duramax400V/CPC/180°, cavo da 7,5m
- Hypertherm Powermax 85 CE con torcia manuale a 75° 400V/CPC/75°, cavo da 7,6m
- Hypertherm Powermax 105 CE completo di torcia Duramax 400V/CPC/180°, cavo da 7,5m
- Hypertherm Powermax 125 CE con torcia automatica 400V/CPC/180°, cavo da 7,5m
- Hypertherm MaxPro200 completo di torcia 400V CE, cavo da 7,5m
Pacchetto base completo
Acquista High-Z PlasCUT-1350 pacchetto configurazione base completa di banco per taglio al plasma, elettronica di controlle e software CNC Kinetic NC, elettronica per unità plasma e torcia al plasma Hypertherm Powermax 45
A partire da 17176,38 € (IVA inc.)
Prezzo "a partire da", opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Contattaci per ulteriori attrezzaggi, scelta di opzioni, consulenza e ricevere un preventivo.
