High-Z S1000/T
Pantografo CNC di formato medio, offre buona rigidità, su richiesta disponibile con guide lineari a ricircolo di sfere sui due lati dell'asse X. Preciso, universale, versatile, offre basso errore ed alta ripetibilità, veloce, attrezzabile con teste utensili pesanti fino ad 8kg., ad esempio anche con elettromandrini di alta precisione, ad alta velocità ed anche con cambio utensile automatico. Naturalmente può essere attrezzato con teste utensili di ogni genere, ad esempio Granitograv, coltello tangenziale e tangenziale oscillante, coltello piroettante, pirografo, marcatore a punti,graffio a diamante, sonda 3D, laser ed altro. Lavora tutti i materiali fino ai metalli non ferrosi. Ottimo per lavorazioni di parti piccole e medie in legno, compositi del legno, plastiche di tutti i tipi, materiali compositi di vario genere, resine, tutti i metalli non ferrosi non ostici, ad esempio ottone, alluminio, alluminio duro e molti altri materiali.
High-Z S1000/T offre una superficie utile lavorabile di 0,6mq., la larghezza e la lunghezza sono già sufficienti a produrre parti di mobili, chitarre, viole, bugne, insegne, grandi lettere per grandi insegne, pannelli di vario genere, lavorazioni di piccole parti nidificate e molto altro.
Questo pantografo famoso nel mondo viene da noi venduto per lavorare tutti materiali fino ai metalli non ferrosi, non è stato progettato e non viene attrezzato per la lavorazione dei materiali molto duri, tuttavia è di tal buona qualità che molti nostri clienti la usano regolarmente anche per applicazioni di norma riservate a macchinari pesanti molto strutturati, ad esempio vi tagliano anche ferro, acciaio, acciaio inox per utensili, titanio... questo evidentemente è possibile perché la macchina è valida!
Acquista la fresatrice High-Z S1000/T
Area utile lavorabile XY di 1000x600mm. Corsa utile Z 110mm
Viti rullate con chiocciole a ricircolo di sfere su tutti gli assi. Elevata precisione e velocità, basso gioco, basso errore tipico, eccellente ripetibilità!
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio duro.
Fornita completamente assemblata pronta per essere installata, predisposta per l'attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 3294,00 € (IVA incl.)
Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Acquista la fresatrice High-Z S1000/T
Area utile lavorabile XY di 1000x600mm. Corsa utile Z 110mm
Viti rullate con chiocciole a ricircolo di sfere su tutti gli assi. Elevata precisione e velocità, basso gioco, basso errore tipico, eccellente ripetibilità!
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio duro.
Fornita completamente assemblata pronta per essere installata, predisposta per l'attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 3294,00 € (IVA incl.)
Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso
Ampia scelta di attrezzaggi
Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.
Opzioni ed alcuni componenti...
- Corsa Z 200mm - 300mm - 500mm
- Irrobustimento asse Z
- Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
- Irrobustimento del telaio con traversa di rinforzo.
- Piedi di rialzo o telaio di sostegno con o senza ripiani
- Cabina di protezione
- Bottone di arresto di emergenza esterno cablato
Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili. Contattaci per consulenza e maggiori informazioni
Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso
Ampia scelta di attrezzaggi
Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.
Opzioni ed alcuni componenti...
- Corsa Z 200mm - 300mm - 500mm
- Irrobustimento asse Z
- Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
- Irrobustimento del telaio con traversa di rinforzo.
- Piedi di rialzo o telaio di sostegno con o senza ripiani
- Cabina di protezione
- Bottone di arresto di emergenza esterno cablato
Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili. Contattaci per consulenza e maggiori informazioni
Incisione su cristallo
La più universale fra le High-Z!
High-Z S1000/T è una macchina CNC di formato medio che offre una discreta area utile lavorabile di 0,6mq, già sufficiente per creare parti di mobili, bugne, pannelli di ogni genere, insegne di di discreta dimensione od anche piuttosto grandi (con il metodo della lavorazione indicizzata), insegne di grande formato composte da lettere grandi fino a 1000x600m ca., strumenti musicali come chitarre, viole, o d'altro genere, grandi bassorilievi, grandi stampi ed ogni altro prodotto che rientra nella misura di 1000x600mm o perlomeno entro la larghezza dei 600mm.

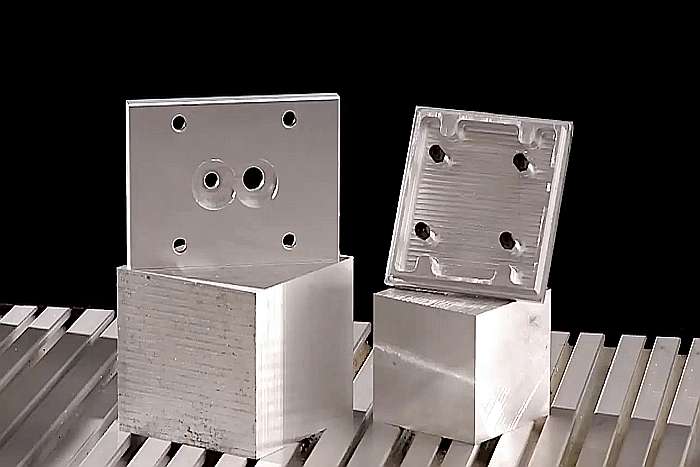

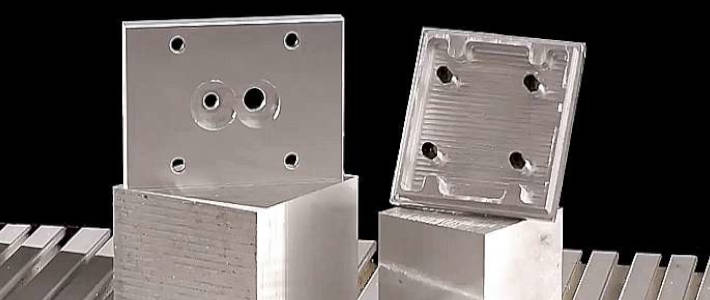

Originalmente progettato e realizzato per la lavorazione di ogni materiale fino ai metalli non ferrosi, scopo d'uso per cui lo vendiamo, si comporta talmente bene che i nostri clienti lo usano anche per le lavorazioni d materiali piuttosto duri ed impegnativi, ma i nostri clienti la usano anche per tagliare materiali molto impegnativi.
Vedi i vari video in questa ed altre pagine sulle High-Z, vedrai come taglia titanio, acciaio, fibra di carbonio, alluminio anche duro, ottone. Naturalmente non ha alcun problema con tutti i materiali meno ostici.
Fra tutti pantografi High-Z il modello S1000/T è il più universale, non piccolo, ancora non troppo grande per essere facilmente movimentato e piazzato anche direttamente sulle superfici da lavorare, se usato con telaio di sostegno adeguato e senza piano permette di lavorare oggetti molto voluminosi e/o molto spessi.
Ottima scelta in particolare per la lavorazione del legno e delle plastiche. Ben adatto a lavorazioni di buona precisione, su richiesta può essere equipaggiato anche di guide lineari a ricircolo di sfere sui due lati dell'asse X, attrezzato in tal modo anche ottima planarità viene garantita, richiedi informazioni.

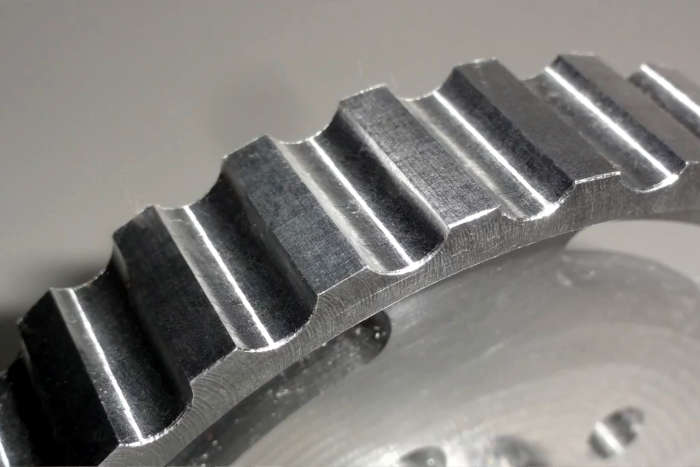

Taglio alluminio con High-Z
Gantry Style
Le macchine CNC High-Z sono costruite in stile "Gantry", proprio come le macchine industriali di grande formato!
I migliori macchinari CNC del tipo pantografo da taglio movimentano il ponte utilizzando due motori e due set di meccaniche che lavorano in sincronia. Altri pantografi per traslare il ponte della macchina utilizzano un unica vite, di solito centrale, ma a volte anche laterale, Questo implica che per quanto sia ben fatto il sistema durante le traslazioni il ponte nel migliore di casi tenderà ad oscillare alternativamente verso l'uno e l'altro lato o nel peggiore dei casi tenderà sempre a tercersi verso uno dei due lati.
Con il sistema Gantry Style ciascun lato del ponte viene movimentato direttament econ un proprio set di meccaniche e motore dedicato, in tal modo si eliminano completamente una serie di fenomeni che causa maggior usura, maggior vibrazione, maggior fatica e peggiori prestazioni.
Non ti accontentare, scegli High-Z!
Marcatura a punti su High-Z
Scheda tecnica
Leggi qui di seguito la scheda tecnica del pantografo a portale High-Z S1000/T con chiocciole e viti a ricircolo di sfere su tutti gli assi.
|
Codice di riferimento articolo 1103 0002 |
|
Motori utilizzati Motori di buona qualità passo passo ibridi brushless da 4,2A ciascuno, asse X movimentato con due 2 motori sincroni per una perfetta fluidità di movimento senza vibrazione da deviazione laterale, trasmissione diretta sulle viti su tutti gli assi, non vengono utilizzate cinghie o catene per la trasmissione, pertanto anche in caso di carico elevato non si verificano problemi tipici dovuti a questi elementi. |
|
Corse utili lavorabili X 1000mm Y 600mm Z 110mm La corsa Z su richiesta è disponibile da 200mm, 300mm e 500mm |
|
Luce sotto il ponte da 103mm * ad ∞ ** * se viene montato il nostro piano scanalato standard (spessore 16mm.) sul telaio strutturale della macchina ** il piano può essere montato sotto la macchina stessa o rimosso, in tal caso la luce sotto il ponte diviene definita dalla quota a cui viene montato il piano e questa diviene indefinita (∞) se il piano non viene usato. La macchina può anche essere poggiata direttamente sulle superfici da lavorare. In pratica lo spessore del materiale da lavorare può essere elevato od indefinito, la macchina può lavorare fin sotto il proprio telaio strutturale secondo l'ampiezza della corsa Z, contattaci per maggiori informazioni. |
|
Area utile per piazzare i materiali X 1390mm - Y 690mm |
|
Peso 45kg |
|
Dimensioni della macchina L(X) 1396mm - L(Y) 870mm- H(Z) 570mm |
|
Diametro barre clindriche Assi X ed Y: 22mm - Asse Z 16mm |
|
Guide lineari a ricircolo di sfere Opzionali, disponibili su richiesta sull'asse X, richiedi informazioni. |
|
Diametro viti rullate a ricircolo di sfere e passo Ø 12mm su tutti gli assi, passo 10mm |
|
Risoluzione Configurazione predefinita: micropasso di 1/10, 2000 passi su 360°, passo minimo assoluto di 0,005mm |
|
Gioco in inversione di marcia ±0,015mm |
|
Ripetibilità ±0,01mm |
|
Velocità massima traslazione Test a vuoto effettuato con nostro CNC Kinetic NC: max 34m/min* Test a vuoto effettuato con altri CNC comuni: max 12m/min* * Valori rilevati durante una traslazione diagonale XY |
|
Velocità massima in lavorazione (assi X ed Y) Con nostro Kinetic NC: max 12m/min * Con altri CNC comuni: max 8m/min * * La velocità effettiva massima in lavorazione è completamente dipendente da una serie di fattori combinati: tipo di utensile usato, tipo di lavorazione effettuata, tipo di percorso utensile, genere di materiale lavorato, livello della qualità della finitura desiderata. Esempio pratico di lavorazione realizzabile con questa macchina:
Vedi i vari video nelle nostre pagine, fra questi vi trovi anche il video che mostra l'esempio di lavorazione CNC qui sopra descritto |
Vuoi ottenere le migliori prestazioni?
Allora non esitare a completare la macchina con le nostre elettroniche e controllo numerico Kinetic-NC.
Acquista High-Z S400/T completo di elettronica di controllo e software CNC!
A partire da 4768,98 € (IVA incl.)
Prezzo "a partire da" per la macchina di serie completa di elettronica di controllo Zero-4 e software CNC kinetic-NC, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
