High-Z S2100/T-105
High-Z S2100/T è il più grande della serie, offre una generosa superficie utile lavorabile di 2100x1050mm, giusto oltre i 2mq.
Grazie alla struttura irrobustita con barre flottanti di sezione maggiorata, le guide lineari a ricircolo di sfere con doppio pattino sul ponte X a sostegno del ponte Y offre buona rigidità ed al contempo ancor più ampia superficie di lavoro utile.
Come tutti i pantografi High-Z può essere irrobustito con traverse opzionali, vengono montate nella parte interna del telaio principale.
Per questo modello dipendendo dallo scopo d'uso è consigliabile adottare le traverse di irrobustimento, richiedi informazioni per aiuto nel decidere.
Come tutte le fresatrici CNC High-Z anche questa macchina è precisa, universale, versatile, offre basso errore ed alta ripetibilità, è veloce ed attrezzabile con teste utensili pesanti fino ad 8kg.,

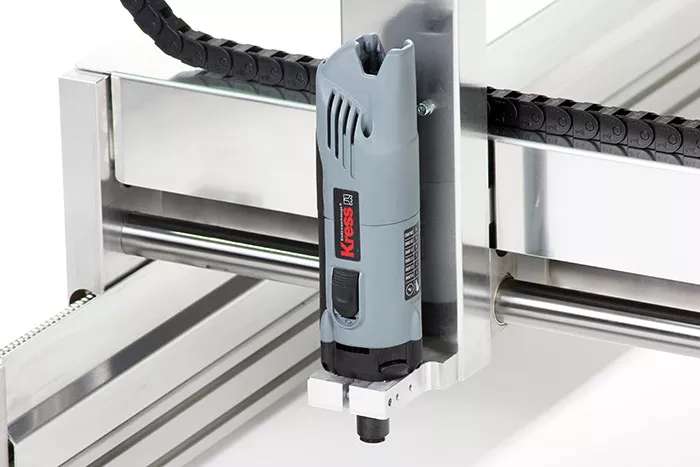

Può essere attrezzata con elettromandrini di alta precisione, ad alta velocità ed anche con cambio utensile automatico. Essendo particolarmente versatile il pantografo può essere attrezzato con teste utensili di ogni genere, ad esempio Granitograv, coltello tangenziale e tangenziale oscillante, coltello piroettante, pirografo, marcatore a punti,graffio a diamante, sonda 3D, laser ed altro. Lavora tutti i materiali fino ai metalli non ferrosi.
Ottimo per lavorazioni di parti piccole, medie e grandi fino a 1050mm di larghezza e 2100mm di lunghezza o più lunghe se lavorate a più riprese.
Lavora tutti i materiali fino ai metalli non ferrosi, ad esempio legno, compositi del legno, plastiche di tutti i tipi, materiali compositi di vario genere, resine, tutti i metalli non ferrosi non ostici, ad esempio ottone, alluminio, alluminio duro e molti altri materiali.
High-Z S2100/T-105 offre una superficie utile lavorabile di ca. 2,2mq., la larghezza e la lunghezza sono sufficienti a produrre parti di mobili, chitarre, bassi, violini, viole, violoncelli, bugne, grandi bassorilievi, insegne di dimensioni medio grandi, grandi lettere per grandi insegne, pannelli di vario genere, lavorazioni di piccole parti nidificate e molto altro, come tutti i pantografi di questo genere può essere usato per realizzare di tutto, il novero di esempi è vastissimo.

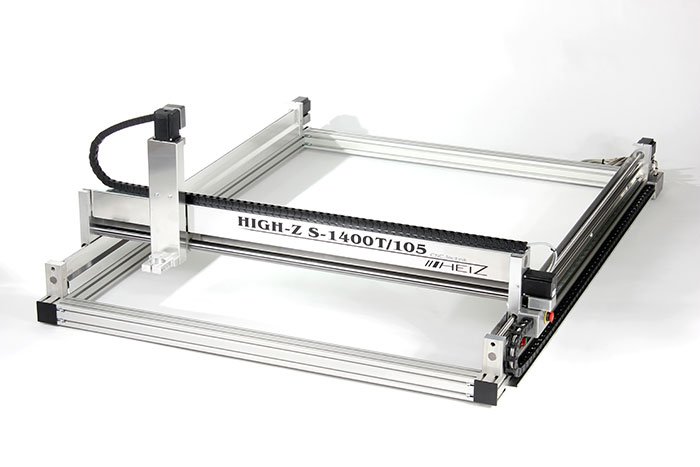

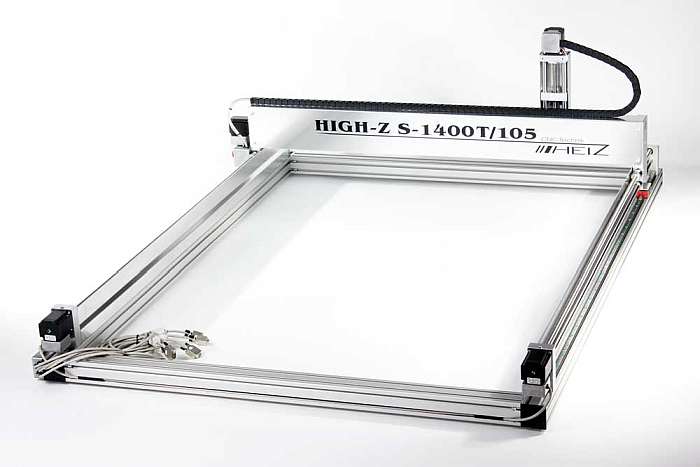

Acquista la fresatrice High-Z S1400/T
Area utile lavorabile XY di 2100x1050mm. Corsa utile Z 110mm

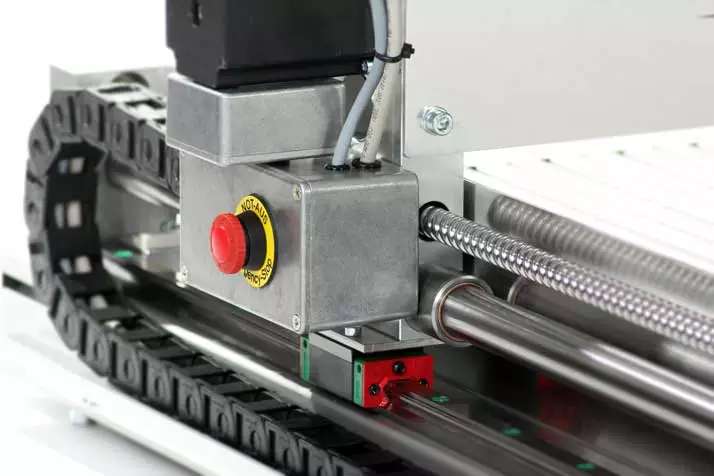

Viti rullate con chiocciole a ricircolo di sfere su tutti gli assi. Guide lineari a ricircolo di sfere sul ponte X a sostegno del ponte Y di serie. Elevata precisione, velocità, basso gioco ed errore.
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine, compositi, fino ai metalli non ferrosi come ottone ed alluminio duro.
Fornita completamente assemblata pronta per essere installata, predisposta per l'attrezzaggio e la messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 9394,00 € (IVA incl.)
Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Acquista la fresatrice High-Z S2100/T-105
Area utile lavorabile XY di 2100x1050mm. Corsa Z utile 110mm.
Viti rullate con chiocciole a ricircolo di sfere su tutti gli assi. Elevata precisione e velocità, basso gioco, basso errore tipico, eccellente ripetibilità!
Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio duro.
Fornita completamente assemblata pronta per essere installata, predisposta per atrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!
A partire da 9394,00 € (IVA incl.)
Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso
Ampia scelta di attrezzaggi
Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.
Opzioni ed alcuni componenti...
- Corsa Z 200mm - 300mm - 500mm
- Irrobustimento asse Z
- Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
- Irrobustimento del telaio con traversa di rinforzo.
- Piedi di rialzo o telaio di sostegno con o senza ripiani
- Cabina di protezione
- Bottone di arresto di emergenza esterno cablato
Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili. Contattaci per consulenza e maggiori informazioni
Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso
Ampia scelta di attrezzaggi
Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.
Opzioni ed alcuni componenti...
- Corsa Z 200mm - 300mm - 500mm
- Irrobustimento asse Z
- Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
- Irrobustimento del telaio con traversa di rinforzo.
- Piedi di rialzo o telaio di sostegno con o senza ripiani
- Cabina di protezione
- Bottone di arresto di emergenza esterno cablato
Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili. Contattaci per consulenza e maggiori informazioni

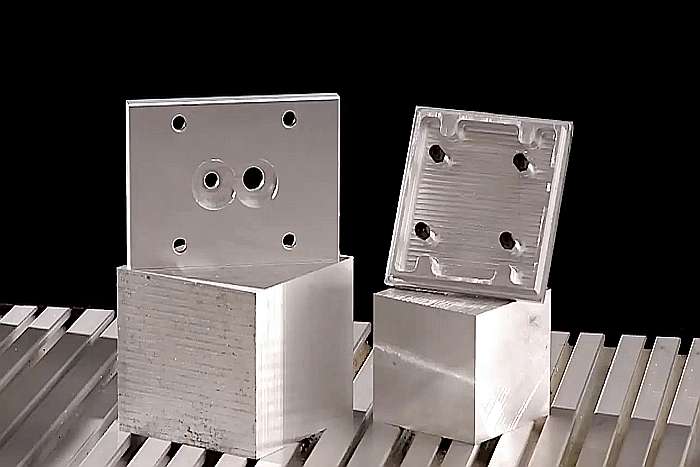

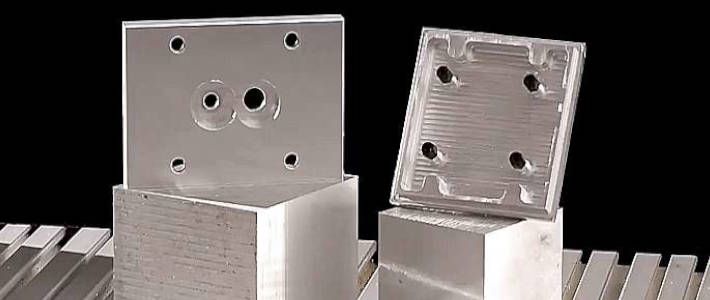

Modellazione 3D su metallo
La più robusta fra le grandi High-Z!
High-Z S2100/T è la macchina CNC di più grande della linea High-Z di CNC-Step, ha una superficie utile di ca. 2,2mq, generosa. Per via della lunga campata del ponte X la struttura di questa fresatrice è irrobustita rispetto ai 3 modelli più piccoli, in particolare sui due lati del ponte X monta di serie le guide lineari HiWin da 15mm di sezione ed un particolare sistema a 2 pattini a ricircolo di sfere che sostengono il ponte Y ed assicurano una ottima planarità.
Potendo ospitare sul piano pannelli e masselli larghi fino a 1170mm e potendo lavorarli fino all’ampiezza di 1050mm e la lunghezza di 2100mm decisamente permette la lavorazione di oggetti piuttosto corposi. Al contrario per la creazione di parti piccole grazie alla superficie generosa permette lavorazioni in serie di tiratura non indifferente ad ogni mandata.
L’ampio spazio disponibile sul piano può essere anche utilizzato per creare multiple postazioni per lavorazioni specializzate, ad esempio un area può essere riservata in pianta stabile per il quarto asse rotativo, in altre zone possono essere piazzate morse per lavorazioni particolari, dipendendo dalla configurazione che si sceglie con questa macchina è possibile mantenere pronto all’uso immediato un sistema polivalente.
High-Z S2100/T è dunque interessante anche per chi non ha bisogno di lavorare parti di grandezza discreta ma ha bisogno di compiere diversi tipi di lavorazioni specialistiche senza perdite di tempo per cambiare di volta in volta l’apparecchiatura sul piano.
Lavora tutti i materiali fino ai metalli non ferrosi, come tutte le altre High-Z viene usata dai clienti anche per lavorazioni per cui non è stata progettata.
Lavorazione legno e resina
Gantry Style
Le macchine CNC High-Z sono costruite in stile "Gantry", proprio come le macchine industriali di grande formato!
I migliori macchinari CNC del tipo pantografo da taglio movimentano il ponte utilizzando due motori e due set di meccaniche che lavorano in sincronia. Altri pantografi per traslare il ponte della macchina utilizzano un unica vite, di solito centrale, ma a volte anche laterale, Questo implica che per quanto sia ben fatto il sistema durante le traslazioni il ponte nel migliore di casi tenderà ad oscillare alternativamente verso l'uno e l'altro lato o nel peggiore dei casi tenderà sempre a tercersi verso uno dei due lati.
Con il sistema Gantry Style ciascun lato del ponte viene movimentato direttament econ un proprio set di meccaniche e motore dedicato, in tal modo si eliminano completamente una serie di fenomeni che causa maggior usura, maggior vibrazione, maggior fatica e peggiori prestazioni.
Non ti accontentare, scegli High-Z!
Modellazione 3D grande massello
Scheda tecnica
Leggi qui di seguito la scheda tecnica del pantografo a portale High-Z S2100/T-105 con chiocciole e viti a ricircolo di sfere su tutti gli assi.
|
Codice di riferimento articolo 1106 0002 |
|

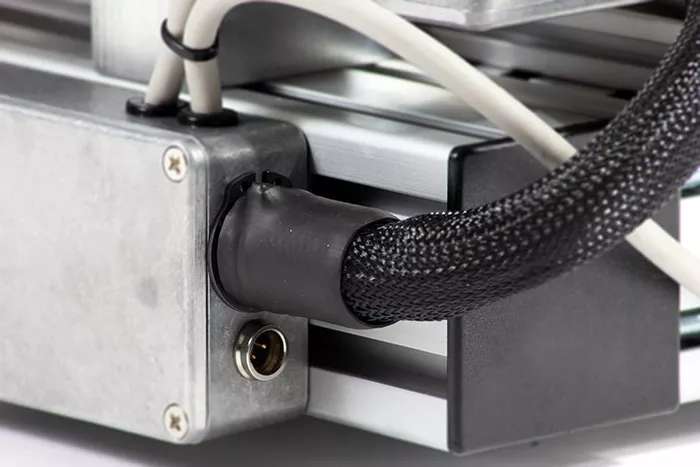

Motori utilizzati Motori di buona qualità passo passo ibridi brushless da 4,2A ciascuno, asse X movimentato con due 2 motori sincroni per una perfetta fluidità di movimento senza vibrazione da deviazione laterale, trasmissione diretta sulle viti su tutti gli assi, non vengono utilizzate cinghie o catene per la trasmissione, pertanto anche in caso di carico elevato non si verificano problemi tipici dovuti a questi elementi. |
|
Corse utili lavorabili X 2100mm Y 1050mm Z 110mm La corsa Z su richiesta è disponibile da 200mm, 300mm e 500mm |
|
Luce sotto il ponte da 104mm * ad ∞ ** * se viene montato il nostro piano scanalato standard (spessore 16mm.) sul telaio strutturale della macchina ** il piano può essere montato sotto la macchina stessa o rimosso, in tal caso la luce sotto il ponte diviene definita dalla quota a cui viene montato il piano e questa diviene indefinita (∞) se il piano non viene usato. La macchina può anche essere poggiata direttamente sulle superfici da lavorare. In pratica lo spessore del materiale da lavorare può essere elevato od indefinito, la macchina può lavorare fin sotto il proprio telaio strutturale secondo l'ampiezza della corsa Z, contattaci per maggiori informazioni. |
|
Area utile per piazzare i materiali X 2619mm - Y 1170mm |
|
Peso 99kg |
|
Dimensioni della macchina L(X) 2625mm - L(Y) 1350mm- H(Z) 577mm |
|
Diametro barre clindriche Asse X 22mm - asse Y: 30mm - Asse Z 16mm |
|
Guide lineari a ricircolo di sfere hiwin, sezione 15mm sull'asse X, a sostegno dell'asse Y |
|
Diametro viti rullate a ricircolo di sfere e passo Ø 16mm sugli assi X ed Y - 12mm sull'asse Z, passo 10mm |
|
Risoluzione Configurazione predefinita: micropasso di 1/10, 2000 passi su 360°, passo minimo assoluto di 0,005mm |
|
Gioco in inversione di marcia ±0,015mm |
|
Ripetibilità ±0,01mm |
|
Velocità massima traslazione Test a vuoto effettuato con nostro CNC Kinetic NC: max 34m/min* Test a vuoto effettuato con altri CNC comuni: max 12m/min* * Valori rilevati durante una traslazione diagonale XY |
|
Velocità massima in lavorazione (assi X ed Y) Con nostro Kinetic NC: max 12m/min * Con altri CNC comuni: max 8m/min * * La velocità effettiva massima in lavorazione è completamente dipendente da una serie di fattori combinati: tipo di utensile usato, tipo di lavorazione effettuata, tipo di percorso utensile, genere di materiale lavorato, livello della qualità della finitura desiderata. Esempio pratico di lavorazione realizzabile con questa macchina:

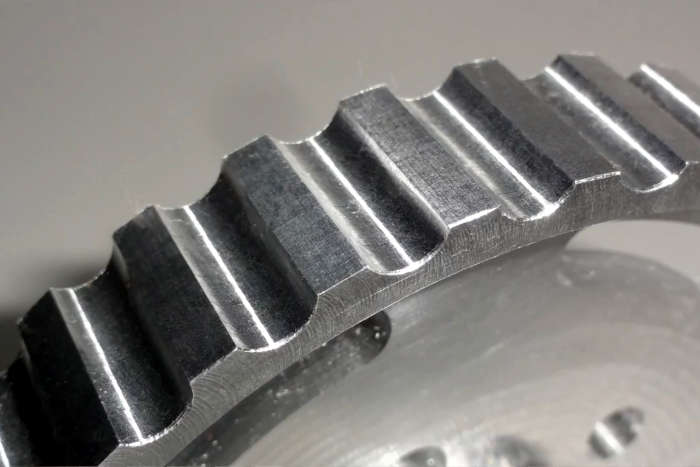

Vedi i vari video nelle nostre pagine, fra questi vi trovi anche il video che mostra l'esempio di lavorazione CNC qui sopra descritto |
Vuoi ottenere le migliori prestazioni?
Allora non esitare a completare la macchina con le nostre elettroniche e controllo numerico Kinetic-NC.
Acquista High-Z S400/T completo di elettronica di controllo e software CNC!
A partire da 10868,98 € (IVA incl.)
Prezzo "a partire da" per la macchina di serie completa di elettronica di controllo Zero-4 e software CNC kinetic-NC, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.
