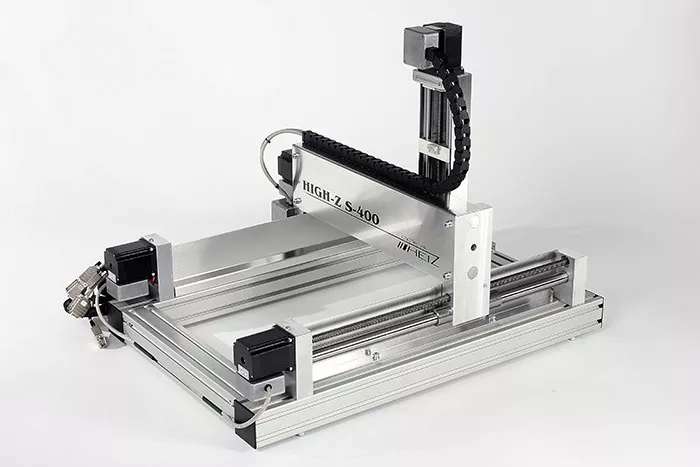

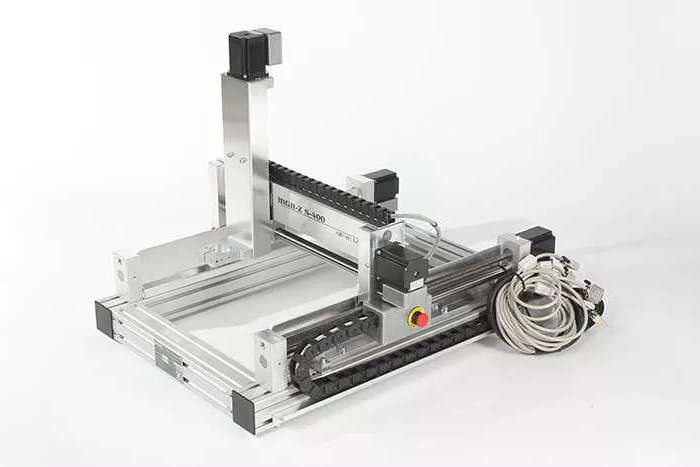

High-Z S400 Standard

I tre pantografi della serie High-Z Standard sono realizzati all'insegna del concetto "buona qualità in massima economia", non hanno nulla da invidiare ad altri sistemi più prestanti, semplicemente sono più lenti e non sono adatti a lavorazioni continuative intensive, rappresentano dunque un ottima soluzione per tutti i casi applicativi in cui senza rinunciare a buona precisione, buona ripetibilità, affidabilità, e possibilità di lavorare anche i metalli non ferrosi si debbano compiere lavorazioni a basso costo.

High-Z S400 Standard è il pantografo CNC più piccolo ed economico della casa madre CNC-Step, è particolarmente conveniente per chiunque abbia bisogno di un buon pantografo CNC affidabile, preciso, che offre ottima ripetibilità, permetta di compiere buone lavorazioni su una buona gamma di materiali e che al contempo sia disponibile con la massima economia.

High-Z S400 Standard gode di eccellente rigidità, è preciso, universale e versatile, offre alta ripetibilità ed è attrezzabile con teste utensili pesanti fino a 3,5kg. A differenza del modello High-Z serie T monta viti trapezie e chiocciole senza ricircolo di sfere, per il resto è identico al modello High-Z S400/T.

In accordo col principio "buona qualità a basso costo" questo pantografo usualmente viene equipaggiato con buoni elettromandrini economici, ma come tutti i pantografi High-Z può essere attrezzato con teste utensili di ogni genere (entro il peso di ca. 3,5Kg.), ad esempio Granitograv, coltello tangenziale e tangenziale oscillante, coltello piroettante, pirografo, marcatore a punti,graffio a diamante, sonda 3D, laser ed altro.

Come sempre ti consigliamo di contattarci per ricevere aiuto e consulenza nella scelta, potremo valutare insieme se questo modello è più che sufficiente per il tuo caso oppure se in effetti è meglio scegliere il modello omonimo della serie T od un pantografo di una altra linea.

Lavora tutti i materiali fino ai metalli non ferrosi. Ottimo per lavorazioni di piccole parti in legno, compositi del legno, plastiche di tutti i tipi, materiali compositi di vario genere, resine, tutti i metalli non ferrosi non ostici, ad esempio ottone, alluminio, alluminio duro e molti altri materiali.

  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9

  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9

  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità

1 | 2 | 3 | 4 | 5 | 6 | 7

Acquista la fresatrice High-Z S400 Standard

Area utile lavorabile XY di 400x300mm. Corsa utile Z 110mm

Viti trapezie con chiocciola in Nylatron su tutti gli assi. Buona precisione e discreta velocità, basso gioco, basso errore tipico, Ottima ripetibilità!

Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio.

Fornita completamente assemblata pronta per essere installata, predisposta per attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!

A partire da 1159,00 € (IVA incl.)

Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.

  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità
  • Sistemi CNC di qualità

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9

Acquista la fresatrice High-Z S400 Standard

Area utile lavorabile XY di 400x300mm. Corsa utile Z 110mm

Viti trapezie con chiocciola in Nylatron su tutti gli assi. Buona precisione e discreta velocità, basso gioco, basso errore tipico, Ottima ripetibilità!

Fresatrice adatta a lavorare tutti i materiali, legno, plastiche, resine,compositi, fino ai metalli non ferrosi come ottone ed alluminio.

Fornita completamente assemblata pronta per essere installata, predisposta per attrezzaggio e messa in opera, già collaudata, calibrata ed in perfette condizioni operative. Meccanica di qualità Tedesca!

A partire da 1159,00 € (IVA incl.)

Prezzo "a partire da" per la sola macchina di serie, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.

Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso

far fa-thumbs-up

Ampia scelta di attrezzaggi

Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.

fas fa-cogs

Opzioni ed alcuni componenti...

  • Corsa Z 200mm - 300mm - 500mm
  • Irrobustimento asse Z
  • Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
  • Irrobustimento del telaio con traversa di rinforzo.
  • Piedi di rialzo o telaio di sostegno con o senza ripiani
  • Cabina di protezione
  • Bottone di arresto di emergenza esterno cablato

Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili. Contattaci per consulenza e maggiori informazioni

Valuta e scegli le opzioni per far costruire il pantografo personalizzato per il tuo caso

Ampia scelta di attrezzaggi

Ogni sistema CNC HIgh-Z può essere configurato ed attrezzato in molti diversi modi. La configurazione base che proponiamo è valida per tanti scopi d'uso così come vedi anche nei video dimostrativi e come puoi vedere prendendo appuntamento per una dimostrazione dal vivo, inoltre per i casi più particolari molte opzioni migliorative sono disponibili. In particolare è possibile far costruire la macchina con una corsa Z maggiorata, un irrobustimento per l'asse Z se è previsto che si debbano lavorare materiali molto duri. Per i tre modelli minori con guide a ricircolo di sfere sull'asse X (i modelli maggiori le hanno di serie), con traverse di irrobustimento che donano ulteriore rigidità al telaio strutturale. Contattaci per saperne di più e capire quali opzioni ti possono servire.

Opzioni ed alcuni componenti...

  • Corsa Z 200mm - 300mm - 500mm
  • Irrobustimento asse Z
  • Guide lineari a ricircolo di sfere sull'asse X a sostegno dell'asse Y
  • Irrobustimento del telaio con traversa di rinforzo.
  • Piedi di rialzo o telaio di sostegno con o senza ripiani
  • Cabina di protezione
  • Bottone di arresto di emergenza esterno cablato

Quelli qui elencati sono solo alcuni esempi, molti altri componenti ed accessori sono disponibili.

Contattaci per consulenza e maggiori informazioni

I pantografi High-Z Standard sono ottimi, ma con logiche limitazioni, contattaci per saperne di più!

I pantografi High-Z Standard sono progettati appositamente per essere particolarmente economici senza rinunce sulla qualità, per ottenere questo risultato vengono montate viti trapezie e chiocciole in Nylatron, fra questi due elementi durante la movimentazione c'è attrito diretto e sviluppo di calore, di conseguenza la velocità massima impostabile è limitata e non è conveniente lanciare lavorazioni continuative molto lunghe (a meno che non si attrezzi il pantografo con un sistema di lubrificazione continua anche capace di dissipare il calore sulle chiocciole e viti).

In generale dunque questo pantografo e gli altri due High-Z Standard sono dedicati a progetti in cui fra le priorità c’è anche la massima economia possibile.

Seppur a tutti gli effetti gli High-Z Standard possono essere attrezzati come i pantografi High-Z serie T, se si ha intenzione di adottare opzioni avanzate che hanno un certo costo bisogna valutare bene se conviene farlo scegliendo appunto direttamente i modelli della serie T che ovviamente possono includere già tali caratteristiche che in generale sono maggiormente adatti a creare soluzioni più sofisticate.

Ad esempio, se si intende scegliere un opzione di irrobustimento dell'asse Z per supportare teste utensili di peso maggiore di 3,5kg è possibile che sia meglio scegliere direttamente un modello della serie T, idem se si intende aggiungere le guide a ricircolo di sfere sull'asse X.

In generale dunque puoi aver fiducia che con un pantografo High-Z standard puoi risolvere benissimo tutta una serie di casi applicativi, sono molto validi, tuttavia valuta anche il fatto che i pantografi High-Z Serie T potrebbero essere la soluzione migliore per certi casi, questo anche quando nel tuo progetto l’economia è una priorità di un certo peso, la differenza di prezzo infatti non è tale da escluderli a priori.

Un fattore di massima importanza da tenere sempre in considerazione inoltre è il seguente, i nostri pantografi, tutti, anche questi più economici, sono macchine serie e valide che svolgono bene il proprio lavoro, questo significa risultati certi, potrai produrre oggetti di buona qualità senza alcun problema, pertanto questi sistemi CNC si ripagano in brevissimo tempo, non aver timore ad investire sulle nostre tecnologie.

Non esitare a contattarci per spiegarci per filo e per segno cosa intendi fare col pantografo, potremo facilmente aiutarti a scegliere la soluzione più corretta per il tuo caso specifico.

Modellazione 3D steatite

La prima High-Z nata in casa CNC-Step!

High-Z S400 Standard è una piccola macchina di qualità in economia che stupisce per le prestazioni che offre, è il modello più economico della casa.

Vedi i i vari video sulle High-Z nelle varie pagine del sito per capire cosa è possibile fare con questa fresatrice. Vendiamo questo pantografo per la lavorazione di ogni materiale fino ai metalli non ferrosi, ma i nostri clienti la usano anche per tagliare materiali molto impegnativi!

High-Z S400 Standard è la più piccola ed economica della casa CNC-Step, è anche il primo modello prodotto dalla casa, il capostipite storico della linea High-Z famosa nel mondo. Questa macchina permette lavorazioni di alta precisione inaudita nel segmento delle piccole macchine leggere dal costo sostenibile, la ripetibilità è semplicemente ottima, per cui è possibile compiere lavorazioni molto sofisticate senza problemi.

Ideale per creare oggetti piccoli di ogni tipo.

Modellazione 3D su ambra

Gantry Style

Le macchine CNC High-Z sono costruite in stile "Gantry", proprio come le macchine industriali di grande formato!

I migliori macchinari CNC del tipo pantografo da taglio movimentano il ponte utilizzando due motori e due set di meccaniche che lavorano in sincronia. Altri pantografi per traslare il ponte della macchina utilizzano un unica vite, di solito centrale, ma a volte anche laterale, Questo implica che per quanto sia ben fatto il sistema durante le traslazioni il ponte nel migliore di casi tenderà ad oscillare alternativamente verso l'uno e l'altro lato o nel peggiore dei casi tenderà sempre a torcersi verso uno dei due lati.

Con il sistema Gantry Style ciascun lato del ponte viene movimentato direttamente con un proprio set di meccaniche e motore dedicato, in tal modo si eliminano completamente una serie di fenomeni che causa maggior usura, maggior vibrazione, maggior fatica e peggiori prestazioni.

Non ti accontentare, scegli High-Z!

Incisione a diamante con High-Z standard

Scheda tecnica

Leggi qui di seguito la scheda tecnica del pantografo a portale High-Z S400 Standard con chiocciole in Nylatron e viti trapezie su tutti gli assi.

Codice di riferimento articolo

1101 0001

Motori utilizzati

Motori di buona qualità passo passo brushless, asse X movimentato con due 2 motori sincroni per una perfetta fluidità di movimento senza vibrazione da deviazione laterale, trasmissione diretta sulle viti su tutti gli assi, non vengono utilizzate cinghie o catene per la trasmissione, pertanto anche in caso di carico elevato non si verificano problemi tipici dovuti a questi elementi.

Corse utili lavorabili

X 400mm Y 300mm Z 110mm

La corsa Z su richiesta è disponibile da 200mm, 300mm e 500mm

Luce sotto il ponte

da 103mm * ad ∞ **

* se viene montato il nostro piano scanalato standard (spessore 16mm.) sul telaio strutturale della macchina

** il piano può essere montato sotto la macchina stessa o rimosso, in tal caso la luce sotto il ponte diviene definita dalla quota a cui viene montato il piano e questa diviene indefinita (∞) se il piano non viene usato. La macchina può anche essere poggiata direttamente sulle superfici da lavorare. In pratica lo spessore del materiale da lavorare può essere elevato od indefinito, la macchina può lavorare fin sotto il proprio telaio strutturale secondo l'ampiezza della corsa Z, contattaci per maggiori informazioni.

Area utile per piazzare i materiali

X 790mm - Y 390mm

Peso

32,5kg

Dimensioni della macchina

L(X) 796mm - L(Y) 570mm- H(Z) 570mm

Diametro barre clindriche

Assi X ed Y: 22mm - Asse Z 16mm

Guide lineari a ricircolo di sfere

Opzionali, disponibili su richiesta sull'asse X, richiedi informazioni.

Diametro viti trapezie

Ø 12mm su tutti gli assi, passo 6mm

Risoluzione

Configurazione predefinita: micropasso di 1/10, 2000 passi su 360°, passo minimo assoluto di 0,003mm

Gioco in inversione di marcia

±0,03mm

Ripetibilità

±0,01mm

Velocità massima traslazione

4 m/min

* Valori rilevati durante una traslazione diagonale XY

Velocità massima in lavorazione (assi X ed Y)

max 3m/min *

* La velocità effettiva massima in lavorazione è completamente dipendente da una serie di fattori combinati: tipo di utensile usato, tipo di lavorazione effettuata, tipo di percorso utensile, genere di materiale lavorato, livello della qualità della finitura desiderata.

Vuoi ottenere le migliori prestazioni?

Allora non esitare a completare la macchina con le nostre elettroniche e controllo numerico Kinetic-NC.

Acquista High-Z S400 Standard completo di elettronica di controllo e software CNC!

A partire da 2450,98 € (IVA incl.)

Prezzo "a partire da" per la macchina di serie completa di elettronica di controllo Zero-4 e software CNC kinetic-NC, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.

Contattaci per ulteriori attrezzaggi, scelta di opzioni, consulenza e ricevere un preventivo.

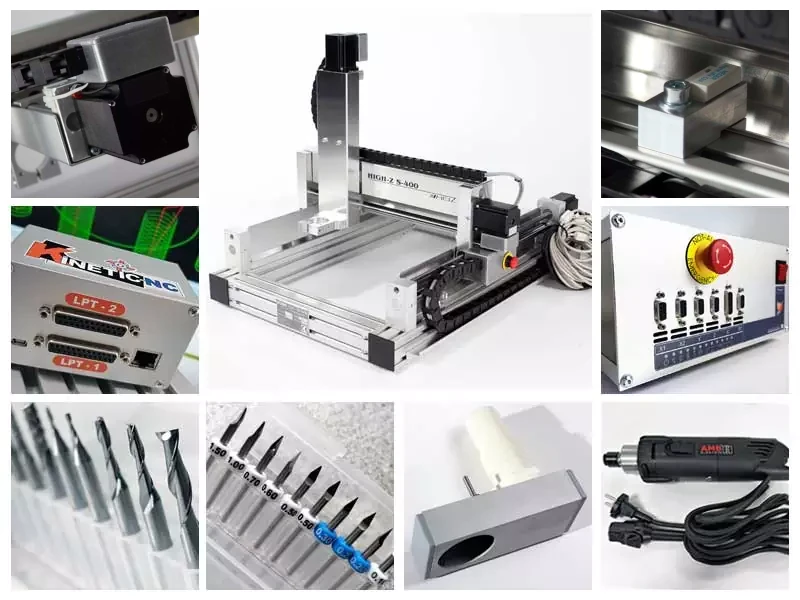

Offerta pacchetto base High-Z Standard

Speciale per gli hobbisti ed amanti del "fai da te". Acquista questo pantografo completo di alcuni componenti base in KIT*

In questo pacchetto sono compresi i seguenti articoli!

Macchina CNC High-Z S400 Standard di serie, calibrata, collaudata, pronta per essere messa in opera, completa di elettronica di controllo Zero-4, software CNC kinetic-NC, elettromandrino AMB Elektrik 1050 FME-1, 3 pinze di precisione, 10 bulini assortiti, 10 frese assortite, collettore per aspirazione dei trucioli durante le lavorazioni.


Offerta pacchetto base High-Z Standard

Acquista il pacchetto base completo del minimo necessario per iniziare "fai da te"!

A partire da 3061,00€ (IVA Incl.)

Prezzo "a partire da" per la macchina di serie completa di elettronica di controllo Zero-4, software CNC kinetic-NC, elettromandrino AMB Elektrik 1050 FME-1, 3 pinze di precisione, 10 bulini assortiti, 10 frese assortite, collettore per aspirazione dei trucioli, opzioni escluse, altri componenti, accessori o servizi esclusi, imballaggio e spedizione esclusi. Produzione in circa 21~ 27 giorni dalla data d'ordine, consegna entro ca. 4 ~ 6 settimane.

Contattaci per ulteriori attrezzaggi, scelta di opzioni, consulenza e ricevere un preventivo.

  • Pantografo High-Z S400 Standard (fornito già assemblato, con impianto elettrico a norma, certificazione CE, cablato, calibrato e collaudato, perfette funzionale)
  • Software ed elettronica CNC Kinetic NC

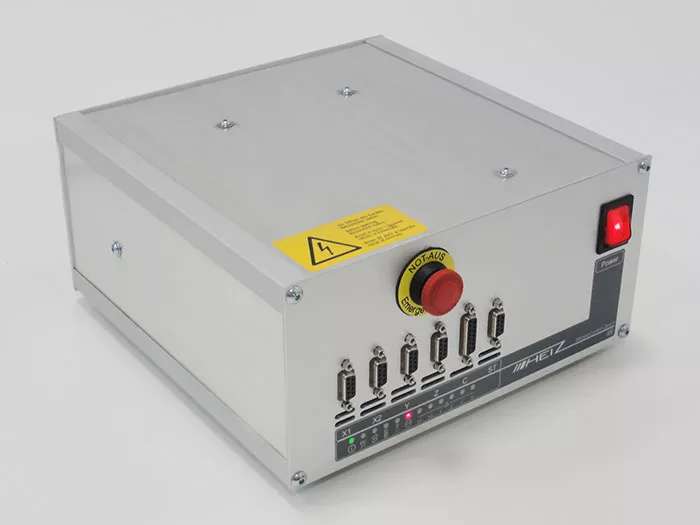

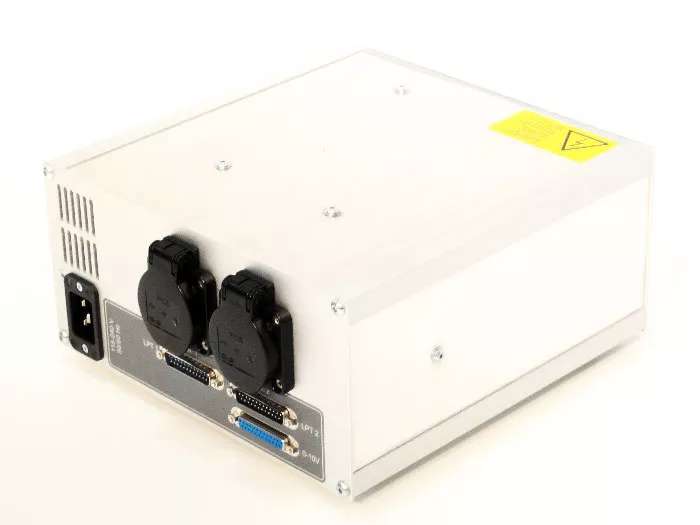

  • Elettronica di controllo e pilotaggio Zero 4 (pilota i motori, gestisce i segnali in entrata ed uscita fra macchina ed il CNC Kinetic NC)
  • Elettromandrino AMB Elektrik 1050 FME-1
  • 3 Pinze di precisione per AMB EleKtrik 1050 FME-1
  • Collettore aspirazione truciolo
  • Set di 10 bulini VHM assortiti
  • Set di 10 frese VHM assortite
