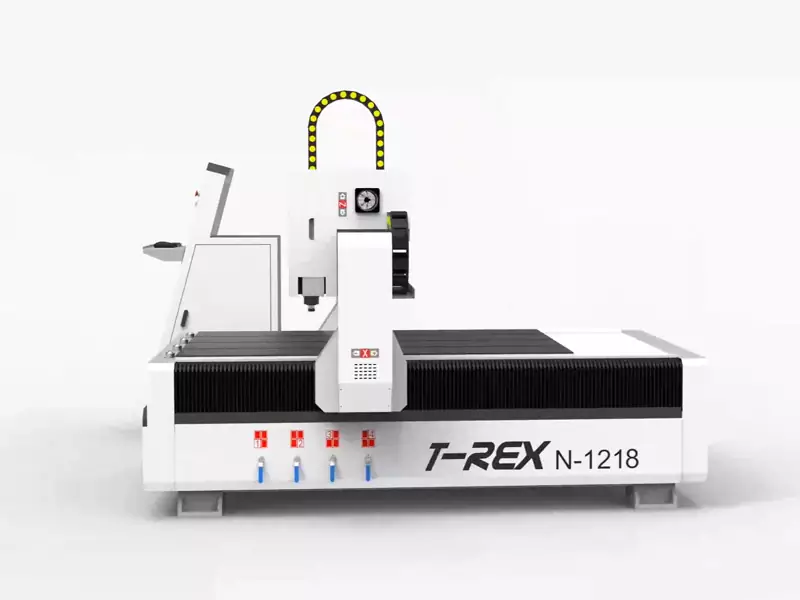

Pantografi T-Rex N e T-Rex servo di CNC-Step
Le fresatrici T-Rex N e T-Rex servo sono una nuova linea nata per coprire le esigenze applicative di tutti coloro che devono lavorare principalmente materiali come plastiche, legno, laminati, impiallicciati, multistrati, dibond ed altri materiali compositi, corian, solid ed altre mescole di minerali e metacrilato, resine, plexiglas, policarbonato, ed in generale tutti i materiali che si presentano come pannelli e lastre, ma ovviamente possono essere utilizzati per ogni altro scopo. I pantografi CNC della linea T-Rex sono disponibili in due versioni, la serie N, dotati di motori passo passo, e la serie Servo, dotati di potenti servomotori ad anello chiuso.
Vedi la scheda tecnica dei pantografi T-Rex
I pantografi T-Rex hanno molte qualità, robusta struttura, piano aspirante integrato, lubrificazione centralizzata manuale od automatica, alta velocità, vari formati e molto altro, leggi le schede tecniche dei vari modelli.
T-Rex, le fresatrici ideali per lavorazione di pannelli
La linea di pantografi CNC-Step T-Rex nasce appositamente per lavorare i pannelli e tutti i materiali del tipo legno, plastica, compositi, laminati, impiallacciati, compositi od altro che si presentano in forma di lastra. Ciononostante poiché la struttura di questi macchinari è ben solida, dipendendo dal tipo di elettromandrino che montano sono adatti anche alla lavorazione di metalli non ferrosi. Il telaio di queste macchine sul fronte presentano delle sfere che facilitano ed accompagnano le lastre grezze durante la fase di carico ed eventualmente se del caso lo scarico del pannello lavorato. Anche sui lati, a parte ovviamente i due montanti del ponte, non vi sono impedimenti di sorta che potrebbero rendere difficile la movimentazione dei pannelli. Queste macchine sono speciali per tutti coloro creano allestimenti, pannelli di ogni tipo, insegne, comunicazione visuale, bassorilievi, intarsi su lastre, incisione di lastre, produzioni nidificate "nesting" e molto altro.
Manutenzione delle fresatrici a portale T-Rex
I pantografi CNC T-Rex richiedono una manutenzione minima. Grazie alla lubrificazione centralizzata manuale (su richiesta automatica) ed alla robusta struttura della macchina che smorza bene il livello di vibrazione che subiscono le meccaniche, queste fresatrici a portale CNC richiedono una manutenzione minima. Un controllo annuale di base della macchina, dei componenti meccanici ed un test di ripetibilità del posizionamento è utile e sufficiente a monitorare lo stato del sistema e garantire un'elevata qualità di produzione per quanto riguarda le tolleranze. Il sistema non è difficile da gestire, il proprietario stesso della macchina può facilmente eseguire in autonomia tutte le operazioni standard necessarie.
Costi di manutenzione
Con le macchine della linea T-Rex, sia della serie N passo passo che della Serie Servo con servomotori, i costi di manutenzione e di esercizio sono estremamente ridotti, la spesa principale è infatti dovuta ai soli lubrificanti necessari a proteggere le meccaniche dall’usura. Ad esempio, il costo di un lubrificante standard per la lubrificazione centrale, con l'impostazione ottimale dell'intervallo tramite il software e un uso quotidiano ordinario, può essere stimato in circa 10~15 euro al mese (ovviamente può variare a seconda della scelta del lubrificante, dai volumi di lavoro e di conseguenza dalla tabella di dosatura).
Costi di esercizio dei pantografi CNC T-Rex
Il consumo energetico della fresatrice a portale T-Rex più grande in funzione con piano aspirante a vuoto acceso, cambio utensili e potente elettromandrino in funzione, è di circa 20~23kWh, considerando ad esempio una tariffa per la componente energetica di 0,30€ per kWh impone un costo di circa 6~7€ per ora di lavoro. Con macchine di dimensioni inferiori e un numero minore di accessori, questo valore si riduce di conseguenza.
In un ora di lavoro è possibile eseguire lavorazioni che fruttano direttamente od indirettamente decine, centinaia od anche migliaia di euro, tutto dipende da cosa si produce, in ogni caso si comprende bene come in generale questi sistemi CNC hanno bassi costi di esercizio e possono procurare elevato reddito.
Prevenzione dei guasti e ricambi
La fornitura di parti di ricambio per le nostre fresatrici a portale T-Rex è garantita in quanto disponiamo dei componenti standard necessari presso il magazzino della fabbrica. Pertanto in caso di malaugurati guasti i tempi di fermo macchina sono ridotti e le dovute sostituzioni e riparazioni possono essere eseguite in tempi ragionevoli. Si consideri inoltre che non vengono usate speciali parti introvabili, per cui il sistema è sempre riparabile anche con ricambi compatibili di pari o migliore qualità, non ci sono rischi di trovarsi in situazioni critiche difficili da gestire.
Pulizia quotidiana del luogo di lavoro.
La pulizia quotidiana della macchina e del luogo di lavoro prolunga la durata della fresatrice a portale CNC e degli accessori. La pulizia e l'aspirazione delle polveri, trucioli e sfridi residua sul piano di lavoro e sulla macchina in generale sono importanti. Contribuiscono a garantire una produzione priva di errori e un flusso di lavoro senza problemi, evitando anche guasti alla macchina e inutili costi di riparazione. CNC-Step.it se non hai già le attrezzature adeguate fornisce aspiratori industriali di alta qualità adatti ad essere usati con macchine CNC e provvedere all’aspirazione dei trucioli durante le lavorazioni ma anche alla pulizia della macchina stessa nonché dell’ambiente circostante. Questo aspetto è molto importante, utilizzando il tipo di aspiratore corretto si risparmi tempo, soldi e si evitano eventuali problemi.
Atrezzaggi adeguati

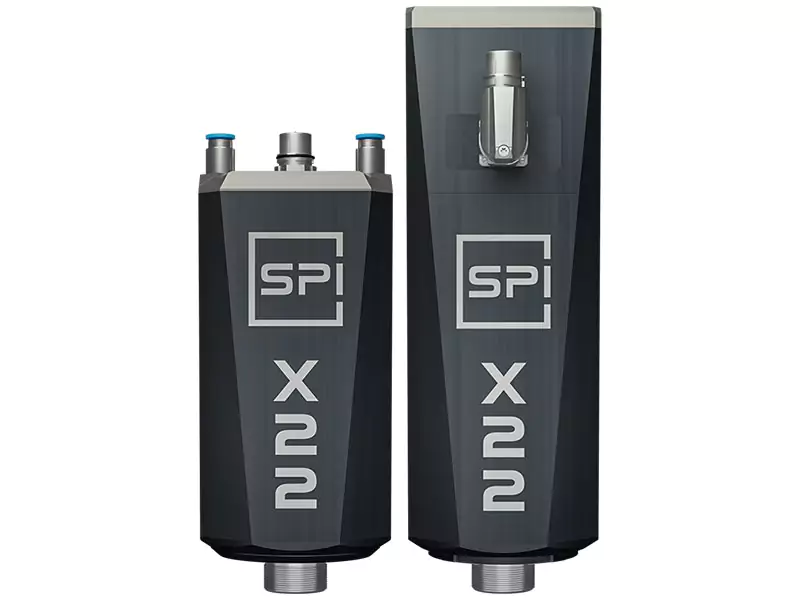

Forniamo ottimi elettromandrini di ottime note marche tra cui le italiane Hiteco e HSD. A seconda dell'applicazione, è possibile selezionare diversi elettromandrini, dai più semplici ed economici agli elettromandrini HF ER20 da 1,5 kW, ER25 da 3,5 kW, HF 6,0 KW di varie marche, il più potente che possiamo montare su questa linea di macchine è un elettromandrino HSD da 7,5 kW con portautensili SK30/ISO30. Quando si sceglie un pantografo CNC è importante vagliare le molte opzioni possibili e/o disponibili. Questo va fatto sempre tenendo a mente ben chiaro lo scopo applicativo che si intende raggiungere. Per far questo, paradossalmente, prima ancora di decidere quale macchinario adottare è importante decidere quale elettromandrino adoperare. Questo è importante perché sono proprio utensile ed elettromandrino a svolgere il lavoro più critico, cioè aggredire il materiale. Su ogni pantografo è possibile installare una certa gamma di teste utensili, ciascuno ha capacità diverse, ne consegue ad esempio che un elettromandrino che sulla carta è ideale per certe lavorazioni si può montare su certi tipi di pantografi e non su altri. Sui pantografi CNC T-Rex è possibile installare una buona gamma di elettromandrini HF entro il peso di 20kg. tra cui vari modelli di alta qualità e di eevata potenza, eventualmente con cambio utensile automatico. Se non puoi affrontare subito un investimento completo, non ci sono problemi, puoi intanto adottare un buon elettromandrino economico, seppur con delle limitazioni sui tempi di produzione potrai comunque eseguire tutte le lavorazioni. Potrai installare in seguito un elettromandrino migliore, quel che è importante è sapere che il pantografo scelto potrà supportare adeguatamente la testa utensile, con i pantografi CNC T-Rex questo è possibile.

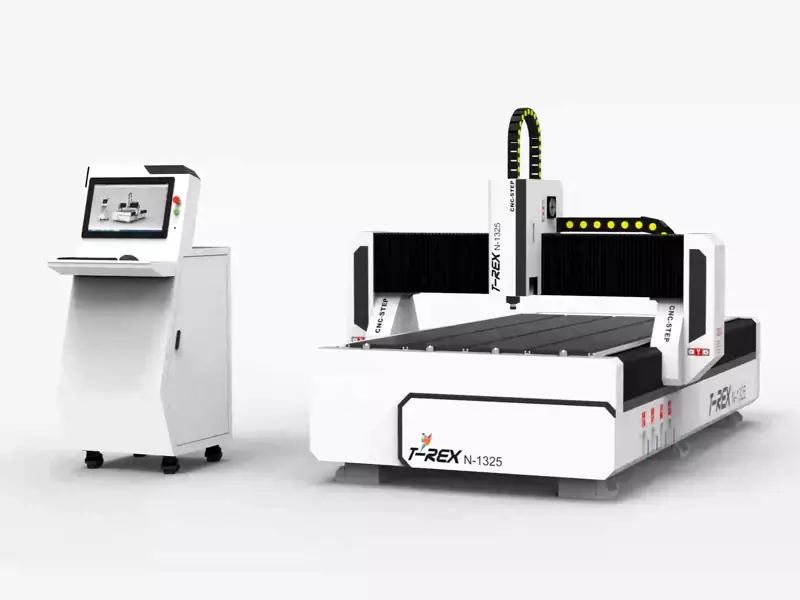

Sistema plug & play tutto in uno
Acquistando una fresatrice CNC a portale T-Rex si ottiene un sistema plug & play utilizzabile direttamente subito dopo la corretta installazione, non vi sono procedure particolari o complicate per la messa in opera. Il terminale di controllo dispone di porta Gigabit ethernet per la connessione in rete e due porte USB frontali che possono essere utilizzate per trasferire dati anche con una chiavetta USB, ma a cui è possibile collegare anche un radiocomando o altri accessori. Con questa soluzione all-in-one, si ottiene un sistema completamente configurato e impostato senza fastidiosi cablaggi e hardware separato.
Il terminale di controllo della fresa a portale ha le seguenti caratteristiche:
- Altezza del pannello di controllo circa 1650 mm
- PC industriale con monitor touch
- Display da 21,5″ Full-HD 1920 x 1080
- Processore Intel®
- Memoria RAM: 8 GB
- Disco rigido: SSD 128 GB
- 2 porte USB sulla parte anteriore del terminale
- Sistema operativo: Windows 10 Pro preinstallato
- Software CAD CAM CNC preinstallato
Deskproto
Deskproto è il software CAM che offriamo per la lavorazione 3D avanzata a 3 assi, 4 assi ed anche 5 assi con quinto asse indicizzato. Deskproto è un programma economico e famoso nel mondo per essere semplice da apprendere, completo di molte importanti funzionalità che permette di creare programmi di modellazione 3D avanzata con ogni macchina CNC a 3 e 4 assi. Leggero, semplice, rapido ed incredibilmente economico.
Kinetic NC
Kinetic NC è il moderno software di controllo numerico CNC che consigliamo di adottare con le nostre soluzioni. Dotato di propria elettronica con processore FPGA per lo svolgimento dei calcoli in tempo reale si avvale si un PC ordinario principalmente come interfaccia macchina uomo, la connessione con quest'ultimo è stabile e rapidissima su protocollo TCP/IP ethernet, quindi sicuro, robusto, privo di latenza apprezzabile, molto affidabile e moderno. Ricco di funzionalità e piuttosto sofisticato al contempo gode di una interfaccia semplice e comprensibile che non mette l'utente inutilmente in difficoltà con complicate procedure macchinose.
Construcam 3D, CAD CAM integrato
Con questo programma di livello industriale che ha 30 anni di storia è possibile progettare, disegnare e creare programmi di lavorazione macchina a 3 assi di tipo 2D, 2,5D e 3D. Permette di svolgere tutte le operazioni di foratura, taglio, scanalatura, contornatura, scavo di tasche, incisoria 2,5D o V-carving, incisione di retini fotografici, incisione di vettori, lavorazione di vettori 3D, modellazione 3D, taglio e scavo trocoidale, taglio elicoidale discendente continuo, filettatura CNC a discesa continua elicoidale, e molto altro. Construcam 3D è una soluzione CAD CAM completa che copre direttamente tutte le lavorazioni CNC più comuni ed una quantità di applicazioni particolari, contiene anche funzionalità esclusive raramente viste in altri programmi.
Fresatrici industriali di qualità progettate in collaborazione con azienda partner di lunga esperienza.
La T-Rex è una linea sviluppata in collaborazione con un azienda specializzata in sistemi a controllo numerico, racchiude dunque tutta l’esperienza della casa madre CNC-Step e del suo partner. Il telaio e alcuni componenti sono prodotti in subappalto ed acquisiti da CNC-Step per la preparazione finale e l’attrezzaggio. Ogni sistema base dunque viene innanzitutto sottoposto al nostro consueto e rigoroso controllo di qualità, dopodiché viene completato con cura ed attenzione secondo le richieste del cliente, infine ogni macchina viene rigorosamente collaudata e consegnata.
Tecnologia ben nota nel mondo, sicura e collaudata.
Le fresatrici T-Rex, insieme alle originali ed innovative High-Z e RaptorX ed alla più classica e medio piccola AceroDuro, sono tecnologie collaudate da anni, ormai famose nel mondo, godono di milioni di ore lavoro presso i nostri clienti ed il loro ottimo rapporto fra prestazioni, qualità e prezzo è be noto, scegliendo uno di questi prodotti acquisti un ottima soluzione ben consolidata. Uno dei motivi per scegliere una macchina di CNC-STEP.
La versione T-Rex N utilizza motori brushless passo passo di precisione
T-Rex N utilizza i motori brushless passo passo, precisi ed affidabili per natura ed economici. Questi pantografi sono ottimi per applicazioni in cui la velocità di lavorazione può essere contenuta o su materiali non eccessivamente impegnativi, è decisamente economica e rappresenta una eccellente soluzione per applicazioni industriali di precisione senza pretesa di poter lavorare in velocità ed in maniera aggressiva su materiali molto duri.
La versione T-Rex servo utilizza potenti servomotori con encoders e circuito ad "anello chiuso"
I pantografi CNC T-Rex Servo essendo dotati di potenti servomotori offrono ottime prestazioni in termini di velocità e potenza, possono lavorare anche con discreta aggressività i materiali duri. Il servomotore è un sistema di movimentazione basato su vari generi motori che in genere si distingue per elevata potenza e velocità di rotazione, un altro aspetto importante è che in genere la coppia espressa dal servomotore è alta anche alle alte velocità di rotazione, inoltre per brevi tempi in caso si trovi in condizioni di fatica è capace di esprimere una coppia maggiore da quella nominale, dipendendo dal tipo da doppia fino a quadrupla. Per questi motivi i servomotori permettono di movimentare grandi masse in maniera veloce e di compiere lavorazioni pesanti ed aggressive, nonché entro certi limiti di superare eventuali brevi situazioni di carico eccessivo. Si comprende dunque il motivo per cui sono favoriti oppure indispensabili per movimentare parti pesanti di grandi macchinari.
I pantografi T-Rex hanno struttura classica con moderne migliorie
I macchinari a controllo numerico T-Rex sono costruiti secondo il classico schema tipicamente usato per i pantografi industriali, ma con stile e migliorie moderne. L’intera struttura è congegnata per facilitare al massimo il carico e lo scarico di pannelli e parti lavorate, il fronte di queste macchine include apposite sfere per facilitare lo scorrimento delle lastre di materiale, non presenta impedimenti di sorta sui lati e monta di serie un piano ibrido scanalato a cave T con aspirazione a vuoto a zone ulteriormente sezionabile con guarnizioni per trattare al meglio lastre e pezzi lavorati di ogni dimensione.
Movimentazione degli assi.
La movimentazione dei ponti dei pantografi T-Rex viene effettuata sugli assi X ed Y con cremagliere elicoidali e pignoni di precisione rettificati. Sull’asse Z viene utilizzata una vite con chiocciola di precisione a ricircolo di sfere da 25 mm di diametro con passo da 10 mm (5mm se si adotta un elettromandrino con cambio utensile automatico). Per quanto riguarda la manutenzione di questi componenti è inoltre disponibile l’opzione per la lubrificazione automatica, questo è utilissimo per facilitare ancor più l'uso e la gestione della macchina.
Componenti meccanici di alta qualità e soffietti protettivi efficaci
Le meccaniche, cremagliere elicoidali rettificate e pignoni di precisione, pattini a ricircoli di sfere su guide lineari HIWIN, THK o PMI, sono protetti da soffietti a fisarmonica su tutti gli assi lunghi, anche il cablaggio è protetto e collocato in modo sicuro nelle catene energetiche chiuse. Queste dotazioni insieme al solido telaio in acciaio rendono questa fresatrice a portale una macchina CNC affidabile e durevole.
È possibile maggiorare la luce sotto il ponte e la corsa dell'asse Z a 300mm o 400mm.
Su richiesta, per lavorazioni su grandi spessori, è possibile personalizzare T-Rex per quanto riguarda il paggio dei materiali sotto il ponte Y e l’ampiezza della corsa Z. La corsa Z standard è di 200 mm, unitamente alla maggiorazione del passaggio sotto il ponte la corsa Z può estesa a 300 o 40mm. Forniamo esperta consulenza tecnica, per garantire che la fresatrice corrisponda appieno alle tue esigenze, durante la prima fase della trattativa ci informeremo con attenzione circa gli scopi applicativi previsti per il tuo caso, sapremo consigliarti con dovuta competenza sulla possibilità di adottare tali opzioni speciali.
Che differenza c'è fra i motori passo passo e servo?
Innanzitutto i motori passo passo sono sempre “brushless” (senza spazzole), i motori servo invece possono essere sia con spazzole che senza. Potrai leggere più dettagli in un nostro articolo informativo, qui in breve basti dire che i motori passo passo sono molto precisi per natura, non occorrono né encoders né sofisticate elettroniche per controllarne la movimentazione, sono i preferiti ed i migliori per creare sistemi di movimentazione di assi basati su meccaniche di alta precisione non pesanti; di contro non possono essere creati di elevata potenza e non possono girare molto velocemente mantenendo la coppia. I motori servo invece sono imprecisi per natura, possono essere utilizzati con successo sui sistemi meccanici di precisione solo se controllati con encoders e sofisticati sistemi elettronici che rilevano e correggono al volo gli errori di movimentazione che sono proni a compiere. Di contro sono molto potenti e veloci. Per questo sono necessari per i sistemi meccanici pesanti in cui i motori passo passo non possono essere utilizzati a causa della carenza di potenza e velocità di cui soffrono.
In buona sostanza, i motori brushless passo passo sono molto precisi ma poco potenti e non adatti a movimentare grandi masse, i motori servo invece possono essere molto precisi son se controllati con costose e sofisticate elettroniche, ma sono veloci e potenti, ideali dunque per movimentare grandi masse.
Le T-Rex sono macchine ben costruite e robuste, permettono buone lavorazioni precise con tagli puliti e ben rifiniti.
Grazie alla struttura in acciaio ben dimensionata dei pantografi T-Rex le vibrazioni durante le lavorazioni sono adeguatamente smorzate. Il pesante basamento di nuova concezione della serie T-Rex risolve molto efficientemente il problema dello smorzamento delle vibrazioni grazie alle lamiere di spessore sovradimensionato, usuale solo nelle macchine per la lavorazione della pietra. Le lavorazioni dunque presentano bordi puliti e ben rifiniti, inoltre si comporta bene nella lavorazione 3D. La fresatrice a portale T-Rex, oltre alla lavorazione di pannelli industriali, è dunque adatta anche a molte altre applicazioni 2D, 2,5D e 3D di precisione.
Molte possibilità grazie all'elevata stabilità
La buona costituzione e la stabilità delle macchine T-Rex, dipendendo dall’elettromandrino adottato, permette di lavorare innumerevoli materiali! Alcuni clienti lavorano addirittura marmo, pietra ollare e ardesia con queste macchine!

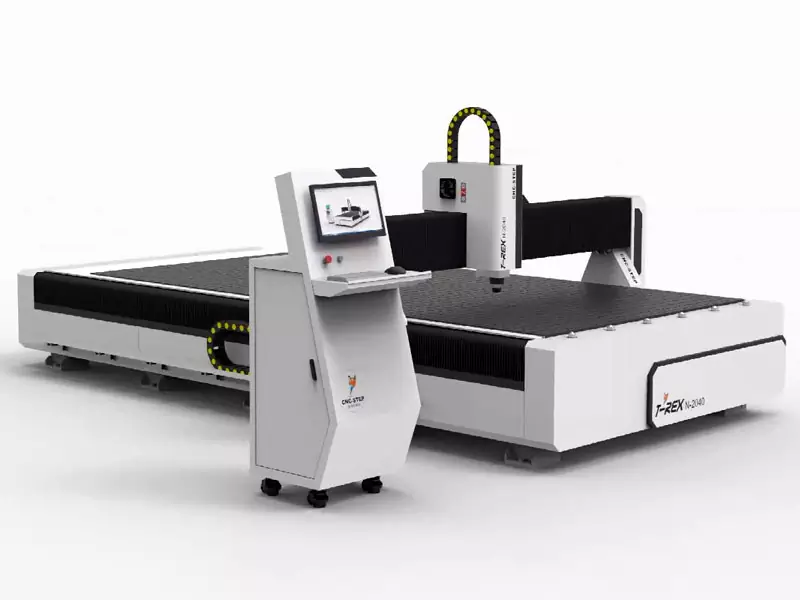

Grande varietà di formati, su richiesta sono disponibili anche modelli speciali fuori misura standard.
Offriamo la fresatrice a portale CNC T-Rex in 8 diverse dimensioni, son ideali per la maggior parte di casi, tuttavia se hai speciali casi applicativi grazie all’uso di cremagliere a denti elicoidali rettificati e pignone di alta qualità su richiesta possiamo offrire dimensioni speciali fino a 4.000 x 12.000mm. Sarà dunque possibile risolvere esigenze molto particolari, come ad esempio la lavorazione contemporanea di vari pannelli di formato massimo o produzioni nidificate nesting molto intensive e ripetitive.
Richiedi un appuntamento per consulenza e dimostrazioni.
Contattaci ora per maggiori informazioni, ricevere consulenza e preventivi!
Chiamaci: 3473919379
Piano aspirante a vuoto di serie e buona scelta di elettromandrini
Variamente attrezzabili, le macchine T-Rex possono essere equipaggiate con molti tipi di elettromandrini fino al peso massimo di 20kg.
Le fresatrici a portale CNC T-Rex possono essere configurate in molti diversi modi con vari tipi di teste utensili, a partire da elettromandrini semplici economici per finire a robusti elettromandrini potenti HF ATC, ovvero con cambio utensile pneumatico automatico. L’elettromandrino dipendendo dal tipo può essere raffreddato ad aria o ad acqua, se con cambio utensile pneumatico questo può essere manuale od automatico, in quest’ultimo caso dipendendo dalla dimensione del modello scelto è possibile installare una stazione di scambio fino a 12 postazioni.
Nessuna perdita di corsa utile X se viene installata la stazione il cambio utensile automatico.
Se la scelta ricade su un elettromandrino ATC, non c’è bisogno di sacrificare parte della corsa utile lavorabile, in tal caso infatti costruiamo la macchina più lunga di 300mm, per questo motivo consigliamo di valutare bene sin dall’inizio se il sistema ATC è di interesse o no, eventualmente se si crede di installarlo in seguito è anche possibile appunto acquistare il macchinario predisposto maggiorato di 300mm in X.
Lubrificazione delle meccaniche centralizzata, su richiesta anche automatica.
La lubrificazione centralizzata manuale sulla fresatrice a portale T-Rex è installata di serie, questo accessorio è veramente un grande aiuto nella gestione del sistema, permette grande risparmio di tempo e riduce la possibilità che la tabella di manutenzione periodica non sia rispettata. L'uso della lubrificazione centrale manuale è molto semplice e comodo grazie a una leva sul ponte della macchina.
Su richiesta è possibile optare per la lubrificazione centralizzata automatica, consente di risparmiare sui costi del personale, ma assicura anche una gestione più efficiente senza sprechi di lubrificanti. Con il sistema di lubrificazione centralizzato automatico è possibile programmare gli intervalli per la dosatura del grasso, questo permette di lavorare con pace d’animo, non impegnare il tempo in operazioni ripetitive non produttive e limitarsi solo a controllare che il sistema di lubrificazione continui a funzionare ricaricandolo quando occorre.
Cosa è il cosiddetto "ATC"?
ATC è un acronico che significa “Automatic Tool Changer”, ovvero cambio utensile automatico. Come si intuisce è un sistema che permette il cambio automatizzato dell'utensile. I sistemi ATC sono composti di più parti, di fatto sono una catena di dispositivi che interagiscono fra di loro e con il sistema CNC. In primis l’lettromandrino deve essere dotato di un dispositivo che permette di agganciare e sganciare automaticamente un supporto per l’utensile, di solito questo dispositivo consiste in una speciale pinza pneumatica che può essere azionata con comandi manuali od automaticamente via software secondo programmazione. Il componente intermedio è il supporto per l’utensile, passivo, di solito è un “cono” che da un lato permette di essere agganciato dalla pinza dell’elettromandrino, sull’altro lato permette di fissare una pinza di precisione che trattiene l’utensile. Il componente finale è la stazione di scambio utensile, questa può essere congegnata in maniera molto diversa, ad esempio può essere una rastrelliera a bordo macchina su cui sono piazzati i coni in postazioni statiche, oppure può essere un disco a rastrello che ruota ed offre su comando l’utensile richiesto in un punto fisso di raccolta e deposito, può essere un nastro trasportatore di lunghezza variabile che appunto trasporta i coni porta utensili nelle posizioni dove possono essere raccolti dalla pinza dell’elettromandrino. Le stazioni di cambio utensile possono essere dunque semplici o molto complesse, possono offrire un numero limitato di postazioni di cambio, ad esempio 6, 9 , 12 utensili, oppure nel caso di sistemi complessi e sofisticati di N utensili, 32, 64, 256 utensili, il limite è dato solo dalle esigenze e dalla grandezza del magazzino utensili meccanizzato. Tutte le lavorazioni, anche le più sofisticate complesse possono essere svolte senza un sistema ATC, tuttavia utilizzandolo è possibile programmare appunto il cambio automatizzato di N diversi utensili durante lo svolgimento di una complessa lavorazione, il vantaggio che si ottiene è la grande efficienza ed il risparmio di tempo. I sistemi ATC si ripagano molto rapidamente in termini di costi di manodopera, inoltre è possibile eseguire con facilità lavorazioni in cui è calcolabile e ben nota la vita utile di un utensile facendolo sostituire automaticamente quando questo avrà perso il filo, di fatto dunque aiuta anche a mantenere alta l'accuratezza, la precisione e la qualità del taglio.
Prevenzione dei guasti e ricambi
La fornitura di parti di ricambio per le nostre fresatrici a portale T-Rex è garantita in quanto disponiamo dei componenti standard necessari presso il magazzino della fabbrica. Pertanto in caso di malaugurati guasti i tempi di fermo macchina sono ridotti e le dovute sostituzioni e riparazioni possono essere eseguite in tempi ragionevoli. Si consideri inoltre che non vengono usate speciali parti introvabili, per cui il sistema è sempre riparabile anche con ricambi compatibili di pari o migliore qualità, non ci sono rischi di trovarsi in situazioni critiche difficili da gestire.
Pulizia quotidiana del luogo di lavoro.
La pulizia quotidiana della macchina e del luogo di lavoro prolunga la durata della fresatrice a portale CNC e degli accessori. La pulizia e l'aspirazione delle polveri, trucioli e sfridi residua sul piano di lavoro e sulla macchina in generale sono importanti. Contribuiscono a garantire una produzione priva di errori e un flusso di lavoro senza problemi, evitando anche guasti alla macchina e inutili costi di riparazione. CNC-Step.it se non hai già le attrezzature adeguate fornisce aspiratori industriali di alta qualità adatti ad essere usati con macchine CNC e provvedere all’aspirazione dei trucioli durante le lavorazioni ma anche alla pulizia della macchina stessa nonché dell’ambiente circostante. Questo aspetto è molto importante, utilizzando il tipo di aspiratore corretto si risparmi tempo, soldi e si evitano eventuali problemi.
Fama mondiale
I pantografi CNC-Step sono famosi nel mondo da oltre 10 anni. I primi pantografi High-Z hanno quasi venti anni. Nel mondo sono milioni le ore lavoro sul banco di prova dei clienti. Scegli la qualità!
Pantografi CNC AceroDuro, creati per tagliare i metalli
Software
I software CAD CAM sono fondamentali per lavorare bene, rapidamente e con successo. I nostri sistemi CNC sono corredati di buon software che non costa una fortuna, inoltre li puoi usare con qualuqnue software desideri.
RaptorX-SL
Investimento sicuro
Le macchine a controllo numerico CNC-Step sono di buona qualità, ben costruite, accurate precise, versatili ed economiche. Non puoi sbagliare, potrai fare quel che hai pianificato. Con noi in tempi ragionevoli puoi ripagare l'investimento e guadagnare!
Modellazione 3D
Universalità
I modelli delle linee CNC High-Z e RaptorX-SL sono universali e campioni di versatilità estrema. Grazie alla loro ottima geometria innovativa possono lavorare materiali molto spessi che altrimenti si potrebbero lavorare solo con sistemi molto grandi e costosi.
Grande versatilità
Formazione professionale
Non basta acquistare una macchina CNC, bisogna saperla anche sfruttare appieno. Per i novizi è fondamentale imparare rapidamente. Per gli esperti è importante conoscere subito il sistema e non perder tempo. Forniamo corsi di formazione professionale, non sei abbandonato a te stesso!.
Grandi formati
Formati speciali
Offriamo pantografi CNC di ogni formato, dai più piccoli ai più grandi, anche formati speciali fuori misura, ad esempio con corsa X oltre i 4000mm e corsa Z fino a 600mm. Se hai bisogno di un formato inusuale, contattaci, è possibile che una soluzione sia disponibile!
AceroDuro
Lavorare metalli in economia
Con i pantografi CNC AceroDuro, in economia, senza trifase, senza grande ingombro e con investimento contenuto è possibile lavorare metalli e materiali duri, Disponibili in 16 formati fra 250x500mm e 1000x2000mm.
Incisione a diamante
Elettromandrini Suhner
Fama mondiale
I pantografi CNC-Step sono famosi nel mondo da oltre 10 anni. I primi pantografi High-Z hanno quasi venti anni. Nel mondo sono milioni le ore lavoro sul banco di prova dei clienti. Non rinunciare alla qualità! Specialmente nel segmento delle CNC a basso costo questo aspetto è fondamentale!
Software
I software CAD CAM sono fondamentali per lavorare bene, rapidamente e con successo. I nostri sistemi CNC sono corredati di buon software che non costa una fortuna, inoltre li puoi usare con qualuqnue software desideri.
Investimento sicuro
Le macchine a controllo numerico CNC-Step sono di buona qualità, ben costruite, accurate precise, versatili ed economiche. Non puoi sbagliare, potrai fare quel che hai pianificato. Con noi in tempi ragionevoli puoi ripagare l'investimento e guadagnare!
Universalità
I modelli delle linee CNC High-Z e RaptorX-SL sono universali e campioni di versatilità estrema. Grazie alla loro ottima geometria innovativa possono lavorare materiali molto spessi che altrimenti si potrebbero lavorare solo con sistemi molto grandi e costosi.
Formazione professionale
Non basta acquistare una macchina CNC, bisogna saperla anche sfruttare appieno. Per i novizi è fondamentale imparare rapidamente. Per gli esperti è importante conoscere subito il sistema e non perder tempo. Forniamo corsi di formazione professionale, non sei abbandonato a te stesso!.
Formati speciali
Offriamo pantografi CNC di ogni formato, dai più piccoli ai più grandi, anche formati speciali fuori misura, ad esempio con corsa X oltre i 4000mm e corsa Z fino a 600mm. Se hai bisogno di un formato inusuale, contattaci, è possibile che una soluzione sia disponibile!
Scheda tecnica delle fresatrici T-Rex N e T-Rex Servo
| Modello | 0609 | 0615 | 1212 | 1218 | 1325 | 1530 | 2030 | 2040 |
| Codice di riferimento serie N |
1201 0100 | 1202 0100 | 1203 0100 | 1204 0100 | 1205 0100 | 1206 0100 | 1207 0100 | 208 0100 |
| Codice di riferimento serie Servo | 1201 0110 | 1202 0110 | 1203 0110 | 1204 0110 | 1205 0110 | 1206 0110 | 1207 0110 | 1208 0110 |
| Corse utili X ed Y | 900x600mm | 1500z600mm | 1200x1300mm | 1800x1300mm | 2500x1300mm | 3000x1500mm | 3000x2000mm | 4000m2000mm |
| Corsa utile Z | 200mm di serie, su richiesta 300mm o 400mm | |||||||
| Superficie totale del piano | La superficie utile totale per bloccare i materiali è pari all'area utile lavorabile XY con un margine aggiuntivo di 30mm. Ad esempio: per il modello 0609 l'area utile lavorabile è di 900x600mm, quindi la superficie utile totale per bloccare i materiali è di 930x630mm | |||||||
| Luce sotto il ponte Y | 220mm di serie, maggiorata a 320mm o 420mm se con cambio utensile automatico e/o corsa Z estesa | |||||||
| Dimensioni totali | 1650x1440x1950mm | 2250x1440x1950mm | 1970x2150x1950mm | 2570x2150x1950mm | 3270x2150x1950mm | 3780x2350x1950mm | 3780x2850x1950mm | 4780x2850x1950mm |
| Peso | ca. 650kg. | ca. 800kg. | ca. 950kg. | ca. 1030kg. | ca. 1550kg. | ca. 1750kg. | ca. 1950kg. | ca. 2200kg. |
| Alimentazione | Trifase 380V. | |||||||
| Struttura | Fusione d'acciaio e tubolari d'acciaio saldato bonificato | |||||||
| Tipo di piano di lavoro | Piano aspirante a vuoto a zone ibrido con scanalature a cave T integrate | |||||||
| N° di zone aspiranti | 1 Zona | 2 Zone | 4 Zone | 6 Zone | 8 Zone | |||
| Meccaniche movimentazione assi X ed Y | Cremagliere elicoidali e pignone rettificati di precisione | |||||||
| Meccanica movimentazione asse Z | Vite infinita rullata da 25mm con passo da 10mm e relativa chiocciola a ricircolo di sfere- Se la macchina viene attrezzata con stazione di cambio utensile automatico ATC viene montata una vite da 25mm con passo da 5mm. | |||||||
| Guide lineari |
Guide lineari a ricircolo di sfere di marca Hiwin, THK o PMI secondo disponibilità, sezione 20mm, su richiesta opzionale 25mm | |||||||
| Gioco in inversione di marcia |
±0,015mm | |||||||
| Ripetibilità |
±0,01mm | |||||||
| Velocità max. di traslazione |
T-Rex N 17m/min - T-Rex Servo 50m/min | |||||||
| Velocità max. in lavorazione | T-Rex N 12m/min - T-Rex Servo 35m/min | |||||||
| Motori T-Rex N | Motori di precisione brushless passo passo | |||||||
| Motori T-Rex Servo | Servomotori Yaskawa da 400W | Servomotori Yaskawa da 750W, su richiesta da 850W | ||||||
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 10240,00€ | 11865,00€ | 13440,00€ | 15645,00€ | 18115,00€ | 26040,00€ | 27720,00€ | 32340,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 17055,70€ (lordo con IVA 19% tedesca) ovvero 14332,52€ (netto) - Prezzo ridotto fino a data da definirsi 13230,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 20241,90€ (lordo con IVA 19% tedesca) ovvero 17010,00€ (netto) - Prezzo ridotto fino a data da definirsi 15540,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 24490,20€ (lordo con IVA 19% tedesca) ovvero 20580,00€ (netto) - Prezzo ridotto fino a data da definirsi 18585,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 28613,60€ (lordo con IVA 19% tedesca) ovvero 24045,04€ (netto) - Prezzo ridotto fino a data da definirsi 21525,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 34423,70€ (lordo con IVA 19% tedesca) ovvero 28927,48€ (netto) - Prezzo ridotto fino a data da definirsi 25620,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 43357,70€ (lordo con IVA 19% tedesca) ovvero 36435,04€ (netto) - Prezzo ridotto fino a data da definirsi 31815,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 51140,60€ (lordo con IVA 19% tedesca) ovvero 42295,04€ (netto) - Prezzo ridotto fino a data da definirsi 37065,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 59901,00€ (lordo con IVA 19% tedesca) ovvero 50336,97€ (netto) - Prezzo ridotto fino a data da definirsi 42945,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 2,2kW (ultima revisione) - 879,00€ | Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ | Pompa del vuoto soffiante da 7,5kW (ultima revisione) - 1490,00€ | |||||
| Lubrificazione centralizzata automatica opzionale (vivamente consigliata) | Le macchine T-Rex di serie sono dotate di sistema di lubrificazione centralizzata delle meccaniche di tipo manuale, sulla macchina è presente una leva per azionarla con la cadenza indicata nella tabella delle manutenzioni ordinarie o secondo il caso applicativo. Con l'opzione lubrificazione centralizzata automatica l'ingrassaggio viene eseguito automaticamente con cadenza programmabile a piacere, l'opzione, vivamente consigliata, costa solo 380,00€. | |||||||
| Note | ||||||||
|
Qui di seguito note e dettagli importanti. Per ogni maggiore informazione non esitare a contattarci.
|
||||||||
Scheda tecnica delle fresatrici T-Rex N e T-Rex Servo
| Caratteristiche tecniche comuni a tutti i modelli T-Rex N e T-Rex Servo | ||||
| Corsa utile Z | 200mm di serie, su richiesta 300mm o 400mm | |||
| Superficie totale del piano | La superficie utile totale per bloccare i materiali è pari all'area utile lavorabile XY con un margine aggiuntivo di 30mm. Ad esempio: per il modello 0609 l'area utile lavorabile è di 900x600mm, quindi la superficie utile totale per bloccare i materiali è di 930x630mm | |||
| Luce sotto il ponte Y | 220mm di serie, maggiorata a 320mm o 420mm se con cambio utensile automatico e/o corsa Z estesa | |||
| Struttura | Fusione d'acciaio e tubolari d'acciaio saldato bonificato | |||
| Tipo di piano di lavoro | Piano aspirante a vuoto a zone ibrido con scanalature a cave T integrate | |||
| Meccaniche movimentazione assi X ed Y | Cremagliere elicoidali e pignone rettificati di precisione | |||
| Meccanica movimentazione asse Z | Vite infinita rullata da 25mm con passo da 10mm e relativa chiocciola a ricircolo di sfere- Se la macchina viene attrezzata con stazione di cambio utensile automatico ATC viene montata una vite da 25mm con passo da 5mm | |||
| Guide lineari | Guide lineari a ricircolo di sfere di marca Hiwin, THK o PMI secondo disponibilità, sezione 20mm, su richiesta opzionale 25mm | |||
| Gioco in inversione di marcia | ±0,015mm | |||
| Ripetibilità | ±0,01mm | |||
| Velocità max. di traslazione | T-Rex N 17m/min - T-Rex Servo 50m/min | |||
| Velocità max. in lavorazione | T-Rex N 12m/min - T-Rex Servo 35m/min | |||
| Motori T-Rex N | Motori di precisione brushless passo passo | |||
| Motori T-Rex Servo | Dipendendo dal modello servomotori Yaskawa da 400W. o 750W., opzionali 850W. | |||
| Lubrificazione centralizzata manuale | Le macchine T-Rex di serie sono dotate di sistema di lubrificazione centralizzata delle meccaniche di tipo manuale, sulla macchina è presente una leva per azionarla con la cadenza indicata nella tabella delle manutenzioni ordinarie o secondo il caso applicativo. | |||
| Lubrificazione centralizzata automatica opzionale (vivamente consigliata) | Con l'opzione lubrificazione centralizzata automatica l'ingrassaggio viene eseguito automaticamente con cadenza programmabile a piacere, l'opzione, vivamente consigliata, costa solo 380,00€. | |||
| Alimentazione | Trifase 380V. | |||
| Caratteristiche specifiche di ciascun modello T-Rex | ||||
| Modelli piccoli e medio piccoli, scorri la tabella per vedere anche i modelli medio grandi e grandi | ||||
| Modello | 0609 | 0615 | 1212 | 1218 |
| Codice di riferimento serie N |
1201 0100 | 1202 0100 | 1203 0100 | 1204 0100 |
| Codice di riferimento serie Servo | 1201 0110 | 1202 0110 | 1203 0110 | 1204 0110 |
| Corse utili X ed Y | 900x600mm | 1500z600mm | 1200x1300mm | 1800x1300mm |
| Dimensioni totali | 1650x1440x1950mm | 2250x1440x1950mm | 1970x2150x1950mm | 2570x2150x1950mm |
| Peso | ca. 650kg. | ca. 800kg. | ca. 950kg. | ca. 1030kg. |
| N° di zone aspiranti | 1 Zona | 2 Zone | ||
| Motori T-Rex Servo | Servomotori Yaskawa da 400W | Servomotori Yaskawa da 750W, su richiesta da 850W | ||
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 10240,00€ | 11865,00€ | 13440,00€ | 15645,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 17055,70€ (lordo con IVA 19% tedesca) ovvero 14332,52€ (netto) - Prezzo ridotto fino a data da definirsi 13230,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 20241,90€ (lordo con IVA 19% tedesca) ovvero 17010,00€ (netto) - Prezzo ridotto fino a data da definirsi 15540,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 24490,20€ (lordo con IVA 19% tedesca) ovvero 20580,00€ (netto) - Prezzo ridotto fino a data da definirsi 18585,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 28613,60€ (lordo con IVA 19% tedesca) ovvero 24045,04€ (netto) - Prezzo ridotto fino a data da definirsi 21525,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 2,2kW (ultima revisione) - 879,00€ | Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ | ||
| Modelli T-Rex medio grandi e grandi | ||||
| Modello | 1325 | 1530 | 2030 | 2040 |
| Codice di riferimento serie N | 1205 0100 | 1206 0100 | 1207 0100 | 208 0100 |
| Codice di riferimento serie Servo | 1205 0110 | 1206 0110 | 1207 0110 | 1208 0110 |
| Corse utili X ed Y | 2500x1300mm | 3000x1500mm | 3000x2000mm | 4000m2000mm |
| Dimensioni totali | 3270x2150x1950mm | 3780x2350x1950mm | 3780x2850x1950mm | 4780x2850x1950mm |
| Peso | ca. 1550kg. | ca. 1750kg. | ca. 1950kg. | ca. 2200kg. |
| N° di zone aspiranti | 4 Zone | 6 Zone | 8 Zone | |
| Motori T-Rex Servo | Servomotori Yaskawa da 750W, su richiesta da 850W | |||
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 18115,00€ | 26040,00€ | 27720,00€ | 32340,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 34423,70€ (lordo con IVA 19% tedesca) ovvero 28927,48€ (netto) - Prezzo ridotto fino a data da definirsi 25620,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 43357,70€ (lordo con IVA 19% tedesca) ovvero 36435,04€ (netto) - Prezzo ridotto fino a data da definirsi 31815,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 51140,60€ (lordo con IVA 19% tedesca) ovvero 42295,04€ (netto) - Prezzo ridotto fino a data da definirsi 37065,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 59901,00€ (lordo con IVA 19% tedesca) ovvero 50336,97€ (netto) - Prezzo ridotto fino a data da definirsi 42945,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ | Pompa del vuoto soffiante da 7,5kW (ultima revisione) - 1490,00€ | ||
| Note | ||||
|
Qui di seguito note e dettagli importanti. Per ogni maggiore informazione non esitare a contattarci.
|
||||
Scheda tecnica delle fresatrici T-Rex N e T-Rex Servo
| Caratteristiche comuni T-Rex N e T-Rex Servo | ||
| Corsa utile Z | 200mm di serie, su richiesta 300mm o 400mm |
|
| Superficie totale del piano |
La superficie utile totale per bloccare i materiali è pari all'area utile lavorabile XY con un margine aggiuntivo di 30mm. Ad esempio: per il modello 0609 l'area utile lavorabile è di 900x600mm, quindi la superficie utile totale per bloccare i materiali è di 930x630mm |
|
| Luce sotto il ponte Y |
220mm di serie, maggiorata a 320mm o 420mm se con cambio utensile automatico e/o corsa Z estesa |
|
| Struttura | Fusione d'acciaio e tubolari d'acciaio saldato bonificato | |
| Tipo di piano di lavoro |
Piano aspirante a vuoto a zone ibrido con scanalature a cave T integrate |
|
| Meccaniche assi X ed Y |
Cremagliere elicoidali e pignone rettificati di precisione | |
| Meccanica asse Z |
Vite infinita rullata da 25mm con passo da 10mm e relativa chiocciola a ricircolo di sfere- Se la macchina viene attrezzata con stazione di cambio utensile automatico ATC viene montata una vite da 25mm con passo da 5mm |
|
| Guide lineari | Guide lineari a ricircolo di sfere di marca Hiwin, THK o PMI secondo disponibilità, sezione 20mm. Su richiesta opzionale 25mm |
|
| Gioco inversione di marcia |
±0,015mm | |
| Ripetibilità | ±0,01mm | |
| Velocità max. traslazione |
T-Rex N 17m/min - T-Rex Servo 50m/min | |
| Velocità max. lavorazione |
T-Rex N 12m/min - T-Rex Servo 35m/min | |
| Motori T-Rex N | Motori di precisione brushless passo passo | |
| Motori T-Rex Servo | Dipendendo dal modello servomotori Yaskawa da 400W. o 750W., opzionali 850W. |
|
| Lubrificazione centralizzata manuale |
Le macchine T-Rex di serie sono dotate di sistema di lubrificazione centralizzata delle meccaniche di tipo manuale, sulla macchina è presente una leva per azionarla con la cadenza indicata nella tabella delle manutenzioni ordinarie o secondo il caso applicativo. |
|
| Lubrificazione centralizzata automatica opzionale |
Con l'opzione lubrificazione centralizzata automatica l'ingrassaggio viene eseguito automaticamente con cadenza programmabile a piacere, l'opzione. Vivamente consigliata, costa solo 380,00€. |
|
| Alimentazione | Trifase 380V. | |
| Caratteristiche specifiche di ciascun modello T-Rex | ||
| Modelli piccoli, scorri la tabella per vedere anche i modelli medio piccoli, medio grandi e grandi |
||
| Modello | 0609 | 0615 |
| Codice di riferimento serie N |
1201 0100 | 1202 0100 |
| Codice di riferimento serie Servo | 1201 0110 | 1202 0110 |
| Corse utili X ed Y | 900x600mm | 1500z600mm |
| Dimensioni totali | 1650x1440x1950mm | 2250x1440x1950mm |
| Peso | ca. 650kg. | ca. 800kg. |
| N° di zone aspiranti | 1 Zona | |
| Motori T-Rex Servo | Servomotori Yaskawa da 400W | |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 10240,00€ | 11865,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 17055,70€ (lordo con IVA 19% tedesca) ovvero 14332,52€ (netto) - Prezzo ridotto fino a data da definirsi 13230,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 20241,90€ (lordo con IVA 19% tedesca) ovvero 17010,00€ (netto) - Prezzo ridotto fino a data da definirsi 15540,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 2,2kW (ultima revisione) - 879,00€ | |
| Modelli medio piccoli, scorri la tabella per vedere anche i modelli medio grandi e grandi |
||
| Modello | 1212 | 1218 |
| Codice di riferimento serie N | 1203 0100 | 1204 0100 |
| Codice di riferimento serie Servo | 1203 0110 | 1204 0110 |
| Corse utili X ed Y | 1200x1300mm | 1800x1300mm |
| Dimensioni totali | 1970x2150x1950mm | 2570x2150x1950mm |
| Peso | ca. 950kg. | ca. 1030kg. |
| N° di zone aspiranti | 2 Zone | |
| Motori T-Rex Servo | Servomotori Yaskawa da 750W, su richiesta da 850W | |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 13440,00€ | 15645,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 24490,20€ (lordo con IVA 19% tedesca) ovvero 20580,00€ (netto) - Prezzo ridotto fino a data da definirsi 18585,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 28613,60€ (lordo con IVA 19% tedesca) ovvero 24045,04€ (netto) - Prezzo ridotto fino a data da definirsi 21525,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ | |
| Modelli T-Rex medio grandi, scorri la tabella per vedere i modelli grandi | ||
| Modello | 1325 | 1530 |
| Codice di riferimento serie N | 1205 0100 | 1206 0100 |
| Codice di riferimento serie Servo | 1205 0110 | 1206 0110 |
| Corse utili X ed Y | 2500x1300mm | 3000x1500mm |
| Dimensioni totali | 3270x2150x1950mm | 3780x2350x1950mm |
| Peso | ca. 1550kg. | ca. 1750kg. |
| N° di zone aspiranti | 4 Zone | 6 Zone |
| Motori T-Rex Servo | Servomotori Yaskawa da 750W, su richiesta da 850W | |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
18115,00€ | 26040,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
Prezzo ordinario indicato dalla casa madre 34423,70€ (lordo con IVA 19% tedesca) ovvero 28927,48€ (netto) - Prezzo ridotto fino a data da definirsi 25620,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 43357,70€ (lordo con IVA 19% tedesca) ovvero 36435,04€ (netto) - Prezzo ridotto fino a data da definirsi 31815,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ | |
| Modelli T-Rex Grandi | ||
| Modello | 2030 | 2040 |
| Codice di riferimento serie N | 1207 0100 | 208 0100 |
| Codice di riferimento serie Servo | 1207 0110 | 1208 0110 |
| Corse utili X ed Y | 3000x2000mm | 4000m2000mm |
| Dimensioni totali | 3780x2850x1950mm | 4780x2850x1950mm |
| Peso | ca. 1950kg. | ca. 2200kg. |
| N° di zone aspiranti | 6 Zone | 8 Zone |
| Motori T-Rex Servo | Servomotori Yaskawa da 750W, su richiesta da 850W | |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | 27720,00€ | 32340,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC | Prezzo ordinario indicato dalla casa madre 51140,60€ (lordo con IVA 19% tedesca) ovvero 42295,04€ (netto) - Prezzo ridotto fino a data da definirsi 37065,00€ (netto) |
Prezzo ordinario indicato dalla casa madre 59901,00€ (lordo con IVA 19% tedesca) ovvero 50336,97€ (netto) - Prezzo ridotto fino a data da definirsi 42945,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) | Pompa del vuoto soffiante da 7,5kW (ultima revisione) - 1490,00€ | |
| Note | ||
|
Qui di seguito note e dettagli importanti.
|
||
Scheda tecnica delle fresatrici T-Rex N e T-Rex Servo
| Caratteristiche comuni dei pantografi CNC T-Rex N e T-Rex Servo |
| Corsa utile Z |
| 200mm di serie, su richiesta 300mm o 400mm |
| Superficie totale del piano |
| La superficie utile totale per bloccare i materiali è pari all'area utile lavorabile XY con un margine aggiuntivo di 30mm. Ad esempio: per il modello 0609 l'area utile lavorabile è di 900x600mm, quindi la superficie utile totale per bloccare i materiali è di 930x630mm |
| Luce sotto il ponte Y |
| 220mm di serie, maggiorata a 320mm o 420mm se con cambio utensile automatico e/o corsa Z estesa |
| Struttura |
| Fusione d'acciaio e tubolari d'acciaio saldato bonificato |
| Tipo di piano di lavoro |
| Piano aspirante a vuoto a zone ibrido con scanalature a cave T integrate |
| Meccaniche assi X ed Y |
| Cremagliere elicoidali e pignone rettificati di precisione |
| Meccanica asse Z |
| Vite infinita rullata da 25mm con passo da 10mm e relativa chiocciola a ricircolo di sfere- Se la macchina viene attrezzata con stazione di cambio utensile automatico ATC viene montata una vite da 25mm con passo da 5mm |
| Guide lineari |
| Guide lineari a ricircolo di sfere di marca Hiwin, THK o PMI secondo disponibilità, sezione 20mm. Su richiesta opzionale 25mm |
| Gioco in inversione di marcia |
| ±0,015mm |
| Ripetibilità |
| ±0,01mm |
| Velocità max. traslazione |
| T-Rex N 17m/min - T-Rex Servo 50m/min |
| Velocità max. lavorazione |
| T-Rex N 12m/min - T-Rex Servo 35m/min |
| Motori T-Rex N |
| Motori di precisione brushless passo passo |
| Motori T-Rex Servo |
| Dipendendo dal modello servomotori Yaskawa da 400W. o 750W., opzionali 850W |
| Lubrificazione centralizzata manuale |
| Le macchine T-Rex di serie sono dotate di sistema di lubrificazione centralizzata delle meccaniche di tipo manuale, sulla macchina è presente una leva per azionarla con la cadenza indicata nella tabella delle manutenzioni ordinarie o secondo il caso applicativo. |
| Lubrificazione centralizzata automatica opzionale |
| Con l'opzione lubrificazione centralizzata automatica l'ingrassaggio viene eseguito automaticamente con cadenza programmabile a piacere, l'opzione. Vivamente consigliata, costa solo 380,00€. |
| Alimentazione |
| Trifase 380V. |
| Caratteristiche specifiche di ciascun modello T-Rex |
| Scorri tutta la tabella, sono elencanti per dimesione crescente |
| Modello 0609 |
| Codice di riferimento serie N: 1201 0100 |
| Codice di riferimento serie Servo: 1201 0110 |
| Corse utili X ed Y: 900x600mm |
| Dimensioni totali: 1650x1440x1950mm |
| Peso: ca. 650kg. |
| N° di zone aspiranti: 1 Zona |
| Motori T-Rex Servo: Servomotori Yaskawa da 400W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| 10240,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 17055,70€ (lordo con IVA 19% tedesca) ovvero 14332,52€ (netto) - Prezzo ridotto fino a data da definirsi 13230,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 2,2kW (ultima revisione) - 879,00€ |
| Modello 0615 |
| Codice di riferimento serie N: 1202 0100 |
| Codice di riferimento serie Servo: 1202 0110 |
| Corse utili X ed Y: 1500z600mm |
| Dimensioni totali: 2250x1440x1950mm |
| Peso: ca. 800kg. |
| N° di zone aspiranti: 1 Zona |
| Motori T-Rex Servo: Servomotori Yaskawa da 400W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| 11865,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 20241,90€ (lordo con IVA 19% tedesca) ovvero 17010,00€ (netto) - Prezzo ridotto fino a data da definirsi 15540,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 2,2kW (ultima revisione) - 879,00€ |
| Modello 1212 |
| Codice di riferimento serie N: 1203 0100 |
| Codice di riferimento serie Servo: 1203 0110 |
| Corse utili X ed Y: 1200x1300mm |
| Dimensioni totali: 1970x2150x1950mm |
| Peso: ca. 950kg. |
| N° di zone aspiranti: 2 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| 13440,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 24490,20€ (lordo con IVA 19% tedesca) ovvero 20580,00€ (netto) - Prezzo ridotto fino a data da definirsi 18585,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ |
| Modello 1218 |
| Codice di riferimento serie N: 1204 0100 |
| Codice di riferimento serie Servo: 1204 0110 |
| Corse utili X ed Y: 1800x1300mm |
| Dimensioni totali: 2570x2150x1950mm |
| Peso: ca. 1030kg. |
| N° di zone aspiranti: 2 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| 15645,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 28613,60€ (lordo con IVA 19% tedesca) ovvero 24045,04€ (netto) - Prezzo ridotto fino a data da definirsi 21525,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ |
| Modello 1325 |
| Codice di riferimento serie N: 1205 0100 |
| Codice di riferimento serie Servo: 1205 0110 |
| Corse utili X ed Y: 2500x1300mm |
| Dimensioni totali: 3270x2150x1950mm |
| Peso: ca. 1550kg. |
| N° di zone aspiranti: 4 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| 18115,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 34423,70€ (lordo con IVA 19% tedesca) ovvero 28927,48€ (netto) - Prezzo ridotto fino a data da definirsi 25620,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ |
| Modello 1530 |
| Codice di riferimento serie N: 1206 0100 |
| Codice di riferimento serie Servo: 1206 0110 |
| Corse utili X ed Y: 3000x1500mm |
| Dimensioni totali: 3780x2350x1950mm |
| Peso: ca. 1750kg. |
| N° di zone aspiranti: 6 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| 26040,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 43357,70€ (lordo con IVA 19% tedesca) ovvero 36435,04€ (netto) - Prezzo ridotto fino a data da definirsi 31815,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 5,5kW (ultima revisione) - 1190,00€ |
| Modello 2030 |
| Codice di riferimento serie N: 1207 0100 |
| Codice di riferimento serie Servo: 1207 0110 |
| Corse utili X ed Y: 3000x2000mm |
| Dimensioni totali: 3780x2850x1950mm |
| Peso: ca. 1950kg. |
| N° di zone aspiranti: 6 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| 27720,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivo di elettronica di controllo ed hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 51140,60€ (lordo con IVA 19% tedesca) ovvero 42295,04€ (netto) - Prezzo ridotto fino a data da definirsi 37065,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 7,5kW (ultima revisione) - 1490,00€ |
| Modello 2040 |
| Codice di riferimento serie N: 208 0100 |
| Codice di riferimento serie Servo: 1208 0110 |
| Corse utili X ed Y: 4000m2000mm |
| Dimensioni totali: 4780x2850x1950mm |
| Peso: ca. 2200kg. |
| N° di zone aspiranti: 8 Zone |
| Motori T-Rex Servo: Servomotori Yaskawa da 750W, su richiesta da 850W |
| Prezzo netto indicativo "a partire da". Modelli T-Rex N inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| 32340,00€ |
| Prezzo netto indicativo "a partire da". Modelli T-Rex Servo inclusivi di elettronica di controllo, hardware e software CNC Kinetic NC |
| Prezzo ordinario indicato dalla casa madre 59901,00€ (lordo con IVA 19% tedesca) ovvero 50336,97€ (netto) - Prezzo ridotto fino a data da definirsi 42945,00€ (netto) |
| Pompa del vuoto standard opzionale (altre pompe disponibili su richiesta) |
| Pompa del vuoto soffiante da 7,5kW (ultima revisione) - 1490,00€ |
| Note |
|
Qui di seguito note e dettagli importanti. Per ogni maggiore informazione non esitare a contattarci.
|
Contattaci
Scrivici un messaggio per maggiori informazioni, richiesta di appuntamento telefonico e ricevere consulenza e preventivi.
- Se sei interessato ad un sistema a controllo numerico indica che tipo di macchinario CNC pensi che ti serva e quali sono le dimensioni del pezzo di materiale più grande che dovrai trattare, indica anche che tipo di materiali devi trattare e che tipo di lavorazioni devi compiere.
- Se sei interessato ai software CAD CAM ed hai già un macchinario indica il modello esatto e che tipo di lavorazioni devi compiere,
- Se sei interessato all'acquisto di accessori ed utensili indica gli articoli su cui desideri informazioni e preventivi.
- Se necessiti di consulenza ed assistenza tecnica idem indica che tipo di applicazioni devi svolgere e chiarisci a grandi linee almeno la problematica che intendi risolvere.
- Non esitare a contattarci per ogni maggiore informazione di qualunque genere.
Contattaci
Scrivici un messaggio per maggiori informazioni, richiesta di appuntamento telefonico e ricevere consulenza e preventivi.
Per le macchine CNC indica che modello pensi che ti serva, quali sono le dimensioni del pezzo più grande da lavorare, che materiali devi trattare e quali lavorazioni devi compiere.
Per i software CAD CAM se hai già un macchinario indica il modello esatto e che tipo di lavorazioni devi compiere,
Per accessori ed utensili indica gli articoli che ti interessano
Per consulenza ed assistenza tecnica chiarisci a grandi linee almeno la problematica che intendi risolvere.
Non esitare a contattarci per ogni maggiore informazione di qualunque genere.
Lavorare metalli in economia
Con i pantografi CNC AceroDuro, in economia, senza trifase, senza grande ingombro e con investimento contenuto è possibile lavorare metalli e materiali duri, Disponibili in 16 formati fra 250x500mm e 1000x2000mm.
Multifunzionalità
Dipendendo da come sono configurati i pantografi CNC-Step si possono attrezzare anche al volo cambiando in brevissimo tempo la testa utensile, ad esempio da fresa a coltello tangenziale, oppure incisore, incisore, coltello piroettante, etc...
